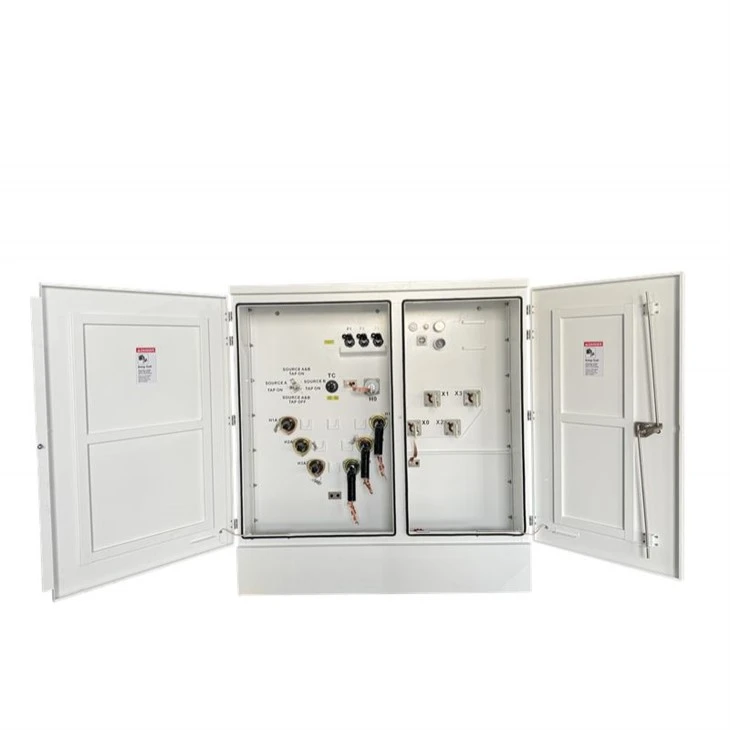

1250 kVA پيڊ نصب ٿيل ٽرانسفارمر-12.47/0.6 ​​kV|آمريڪا 2025

01 جنرل

1.1 منصوبي جي وضاحت

1250 kVA ٽي فيز پيڊ مائونٽ ٿيل ٽرانسفارمر 2025 ۾ آمريڪا کي پهچايو ويو. ٽرانسفارمر جي درجه بندي پاور 1250 kVA آهي kNAN کولنگ سان. پرائمري وولٽيج 12.47GrdY/7.2 kV آهي ±2*2.5% ٽيپنگ رينج (NLTC) سان، سيڪنڊري وولٽيج 0.6Y/0.347 kV آهي، انهن YNyn0 جو هڪ ویکٹر گروپ ٺاهيو.

هي پيڊ-ماؤنٽ ٿيل ٽرانسفارمر هڪ اعليٰ-ڪارڪردگي وارو پاور ورهائڻ وارو سامان آهي خاص طور تي جديد سمارٽ گرڊز لاءِ ٺهيل آهي، ماحول دوست حفاظت، روشنيءَ جي تحفظ، ۽ ڪمپيڪٽ انٽيليجنس کي هڪ سسٽم ۾ ضم ڪرڻ. اهو مثالي طور تي نازڪ پاور ايپليڪيشنن لاءِ موزون آهي جنهن ۾ شهري گرڊ، صنعتي پارڪ، تجارتي مرڪز، ۽ قابل تجديد توانائي پاور اسٽيشنون شامل آهن.

پاور ڊسٽريبيوشن سسٽم جي بنيادي جزو جي طور تي، هي پراڊڪٽ اعلي-ڪارڪردگي وارو FR3 قدرتي ايسٽر انسوليٽنگ آئل استعمال ڪري ٿو، روايتي معدني تيل جي حدن کي پار ڪندي ان جي الٽرا-هاءِ فليش پوائنٽ، غير معمولي ماحولياتي مطابقت، ۽ وڌايل خدمت زندگي. لائيٽننگ ريسٽرز ۾ بلٽ-سان ليس، اهو موثر انداز ۾ بجليءَ جي ڌڙڪن کي دٻائي ٿو ۽ اوور وولٽيج کي تبديل ڪري ٿو، گرڊ لاءِ 24/7 تحفظ فراهم ڪري ٿو. مڪمل طور تي بند ٿيل ٽينڪ جي ڊيزائن ۾ ڌماڪي جي-ثبوت، نمي جي-مزاحمتي، ۽ سنکنرن خلاف خاصيتون آهن، جيڪي انتهائي ماحول ۾ -40 درجا کان +50 ڊگرين جي وچ ۾ مستحڪم آپريشن ڪرڻ جي قابل آهن، ايستائين جو سخت حالتن جهڙوڪ ٽائفون، تيز برسات، ۽ ريلي جي طوفان ۾.

ان کان علاوه، هي پراڊڪٽ اختياري آن لائن مانيٽرنگ سسٽم سان سمارٽ اپ گريڊ کي سپورٽ ڪري ٿو جيڪي تيل جي گرمي پد، لوڊ حالتن، جزوي خارج ٿيڻ، ۽ ٻين نازڪ معيارن تي حقيقي وقت ڊيٽا گڏ ڪن ٿا. IoT ٽيڪنالاجي جي ذريعي، اهو ريموٽ مانيٽرنگ ۽ غلطي جي اڳڪٿي کي قابل بڻائي ٿو، موثر، گهٽ-ڪاربن، ۽ انتهائي قابل اعتماد سمارٽ ڊسٽريبيوشن نيٽ ورڪ جي ترقي ۾ مدد ڪري ٿو.

1.2 ٽيڪنيڪل وضاحت

1250 kVA پيڊ نصب ٿيل ٽرانسفارمر وضاحتن جو قسم ۽ ڊيٽا شيٽ

1.3 ڊرائنگ

1250 kVA پيڊ نصب ٿيل ٽرانسفارمر ڊاگرام ڊرائنگ ۽ سائيز.

02 پيداوار

2.1 ڪور

هي پيڊ-ماؤنٽ ٿيل ٽرانسفارمر هڪ جديد ٽي-فيز فائون-لمب بنيادي ڍانچي تي مشتمل آهي، جنهن ۾ ٽن مکيه بنيادي عضون (فيز وائنڊنگز لاءِ) ۽ ٻه اضافي واپسي جوڪ شامل آهن. هي ڊزائن هيٺ ڏنل اهم فائدا پيش ڪري ٿو:

• اصلاحي مقناطيسي توازن:پنج-اعضاء جي جوڙجڪ ٽن-مرحلي وهڪري لاءِ آزاد گهٽ{-لچڪدار رستا مهيا ڪري ٿي، صفر-سلسلن جي وهڪري جي نقصانن کي گھٽائي ٿي.

• وڌايل اوورلوڊ ظرفيت:معاون يوڪ اوچتو غير متوازن لوڊ ورهائڻ ۾ مدد ڪن ٿا.

شور ۽ وائبريشن ڪنٽرول:سميٽرڪ فلوڪس ورهائڻ کي يقيني بڻائي ٿو آپريٽنگ شور 55 dB کان گھٽ يا برابر (IEEE C57.12.90 جي مطابق).

2.2 ونڊڻ

هي 1250kVA 12.47/0.6kV پيڊ-ماؤنٽ ٿيل ٽرانسفارمر خصوصيت رکي ٿو هڪ پرت وارو وائنڊنگ ڍانچو جنهن ۾ ايلومينيم-زخم اعليٰ-وولٽيج (HV) ونڊ ۽ ايلومينيم ورق-زخم گهٽ-وولٽيج (LV) وائنڊنگز سان. ايڇ وي سائڊ ۾ پرت ٿيل ايلومينيم وائر وائننگز کي موصلي موصل سان گڏ، برقي طاقت ۽ حرارتي ڪارڪردگي ٻنهي کي يقيني بڻائي ٿي. LV طرف مسلسل زخم ٿيل ايلومينيم ورق استعمال ڪري ٿو ڪمپيڪٽ تعمير لاءِ، اعليٰ شارٽ{10}}سرڪٽ جي مزاحمت، ۽ بهتر ڪيل محوري گرمي جي خاتمي لاءِ. ڊزائن قابل اعتماد موصليت، مشيني مضبوطي، ۽ گھٽيل وزن/قيمت کي توازن رکي ٿي، ٻاهرين پيڊ تي لڳل ٽرانسفارمرز جي جامع ۽ موثر ضرورتن کي پورو ڪندي.

2.3 ٽانڪي

ٽينڪ وڏي- طاقت واري نرم فولاد جي ويلڊنگ سان ٺهيل آهي. زنگ کي هٽائڻ لاءِ ٽينڪ جي باڊي کي سينڊ بلاسسٽ ڪيو ويندو آهي ۽ پوءِ ان کي اينٽي-ڪوروشن پينٽ سان گڏ ڪيو ويندو آهي ته جيئن ٻاهران ڊگھي-مقابلي کي يقيني بڻائي سگهجي. مضبوط ڪرڻ واري ربب کي ٽينڪ جي ڀت تي ٺهيل آهي ميڪيڪل طاقت کي وڌائڻ لاء، ۽ گرمي جي ڦهلائڻ واري علائقي کي بهتر ڪيو ويو آهي. پرائمري سيمز خودڪار آبدوز آرڪ ويلڊنگ يا CO₂ گيس شيلڊنگ استعمال ڪن ٿا ته جيئن ليڪ-جوائنٽ کي يقيني بڻائي سگهجي.

2.4 فائنل اسيمبلي

1. وائننگ مائونٽنگ:بنيادي ڪالمن تي ٽي وائننگ داخل ڪريو

2. بنيادي اسيمبلي:اسٽيڪ سلڪون اسٽيل لامينيشن پرت طرفان پرت

3. ڪلمپ لڳائڻ:اعليٰ- طاقت جي بولٽن سان محفوظ مٿي/هيٺ ڪلمپس

4. ليڊ ڪنيڪشن:ليڊز پريشر ريگيوليٽنگ سوئچ سان ڳنڍيل آهن ۽ اعلي ۽ گهٽ وولٽيج جي بشنگ جي ليڊز

03 جاچ

04 پيڪنگ ۽ شپنگ

05 سائيٽ ۽ خلاصو

اسان جا پيڊ- نصب ٿيل ٽرانسفارمرز قابل اعتماد پاور ڊسٽريبيوشن فراهم ڪن ٿا ڪمپيڪٽ ڊيزائن، اعليٰ ڪارڪردگي، ۽ مضبوط پائيدار، سولر فارمز، شهري گرڊز ۽ صنعتي ايپليڪيشنن لاءِ مثالي.

• خراب ڪارڪردگي: سخت ماحول لاء سيل ٿيل ٽينڪ

• سمارٽ مانيٽرنگ: اختياري IoT سينسر حقيقي-وقت جي لوڊ/درجه حرارت جي ٽريڪنگ لاءِ

• گلوبل سپورٽ: لچڪدار ڪسٽمائيزيشن سان معياري پيداوار

محفوظ ۽ پائيدار توانائي جي حل لاءِ پرعزم - ٽيڪنيڪل چشمي يا پروجيڪٽ سپورٽ لاءِ اسان سان رابطو ڪريو!
