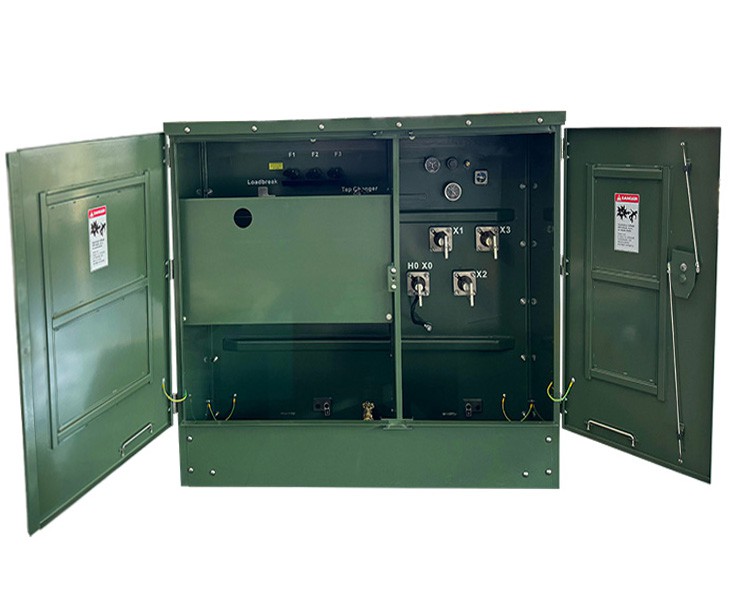

75 kVA 3 مرحلو تقسيم ٽرانسفارمر-13.8/0.208 kV|ڪئناڊا 2024

ٽرانسفارمر جي بنيادي پيداوار جي عمل ۾ بنيادي طور تي هيٺيان قدم شامل آهن:

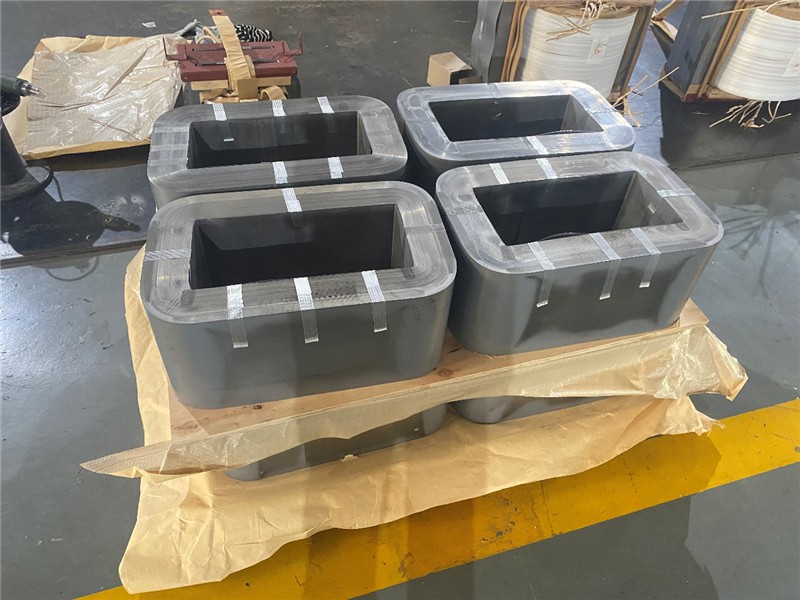

1. مواد جي تياري: اعلي-معيار جي ٿڌي-رولڊ سلڪون اسٽيل شيٽ کي چونڊيو ۽ ان کي ڊيزائن جي ضرورتن مطابق مناسب سائيز ۾ ڪٽيو.

2. اسٽيڪنگ: سلڪون اسٽيل شيٽ کي فلم انسوليٽنگ پينٽ سان ڪوٽنگ ڪرڻ کان پوءِ، سلڪون اسٽيل شيٽ کي هڪ هڪ ڪري E قسم، C قسم يا رنگ جي ڍانچي جي مطابق اسٽيڪ ڪريو ته جيئن ڪور ڪالمن ۽ لوهه جو جوڙو ٺاهيو وڃي.

3. اسپاٽ ويلڊنگ يا بائنڊنگ: سلڪون اسٽيل شيٽ کي اسپاٽ ويلڊنگ يا نان-ميٽيل بائنڊنگ ذريعي گڏ ڪيو ويندو آهي ته جيئن آپريشن دوران برقي مقناطيسي قوت جي ڪري هڪ ٻئي کي حرڪت کان روڪي سگهجي.

4. ڪور يا سيٽ وائنڊنگ ذريعي: ٽرانسفارمر ڊيزائن جي مطابق، ڪور ڪالمن ذريعي وائنڊنگ يا ڪور تي سيٽ.

5. معائنو ۽ علاج: لوھ جي ڪور جي فليٽ، صاف ۽ موصليت جي حالت کي چيڪ ڪريو، ۽ صحيح ۽ اضافي موصلي علاج جيڪڏھن ضروري ھجي.

6. اسيمبلي ۽ پيڪنگنگ: لوهه جي ڪور، وائنڊنگ، ڪليمپنگ ۽ ٻين حصن کي مڪمل ٽرانسفارمر ڪور اسيمبليءَ ۾ گڏ ڪريو، ۽ پيڪيج پروسيسنگ کي يقيني بڻائڻ لاءِ سٺي برقي موصليت ۽ مشيني استحڪام کي يقيني بڻايو وڃي.

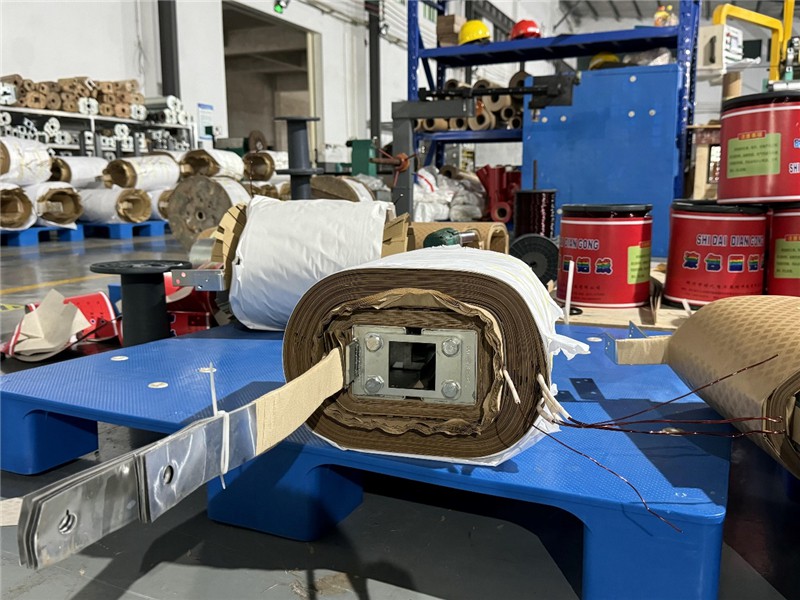

ورق وائنڊنگ جا فائدا آھن: سٺي مشيني طاقت، آسان خرابي، گھٽ- سرڪٽ فورس کي برداشت ڪري سگھي ٿي؛ سٺي برقي طاقت، يونيفارم اثر گريجوئيٽ وولٹیج جي ورڇ؛ آسان واءُ.

ورق ٽرانسفارمر اعلي چالکائي ايلومينيم ورق کي هڪ conductive مواد جي طور تي اختيار ڪري ٿو، المونيم ورق جي ٿولهه اٽڪل 0.1 ~ 2.5mm آهي، ۽ تار ورق جي هر پرت هڪ موڙ آهي.

conductive ورق انسوليٽنگ پيپر سان ليس ٿيل آهي، ٿولهه 0.05 ~ 0.12mm آهي، ۽ عام طور تي هيرن ڊسپينسنگ ڪيبل پيپر استعمال ڪيو ويندو آهي. ڇاڪاڻ ته ٿي سگهي ٿو ته ڌاتوءَ واري مٽيءَ جي مٿاڇري تي ڪنڊڪٽو فوائل بورڊ، ۽ انسوليٽنگ پيپر ۾ به ننڍڙا پن هول هوندا، ان ڪري اعليٰ-مضبوط موصلي ڪاغذ کي انٽليئر موصليت طور استعمال ڪيو وڃي.

ڪنڊڪٽو ورق پليٽ جي مٿو ۽ دم کي وائنڊنگ جي ليڊ وائر جي طور تي ڪنڊڪٽو بار سان (پڻ ٿڌي پريسنگ ڪلمپ سان) ويلڊ ڪيو ويندو آهي.

ٽرانسفارمر آئل ٽانڪي کي اعلي طاقت واري اسٽيل پليٽ سان ويلڊ ڪيو ويو آهي. مخالف-مقناطيسي شيلڊنگ قدمن کي ايندھن جي ٽانڪي اندر استعمال ڪيو وڃي ٿو ته جيئن گمراھ ٿيل نقصان کي گھٽايو وڃي. مقناطيسي شيلڊ کي مقرر ڪيو ويو آهي ۽ چڱي طرح موصليت، جيڪا مؤثر طريقي سان خراب رابطي جي ڪري وڌيڪ گرم ٿيڻ يا خارج ٿيڻ کان بچائي سگهي ٿي. اليڪٽرڪ شيلڊز جي سڀني قسمن ۾ سٺي وهڪري ۽ قابل اعتماد گرائونڊنگ آهي، مؤثر طور تي معطل ٿيل خارج ٿيڻ کان بچڻ يا وائننگ جي ڊائلڪٽرڪ نقصان جي عنصر کي متاثر ڪري ٿو. ان کان علاوه، ٽانڪي کي اپنائڻ لاءِ اينٽي-سنگرن جي ڊيزائن ۽ خاص اسپري پينٽنگ جو علاج، جيڪو مختلف سخت ماحول لاءِ موزون آهي.

1. ٽرانسفارمر فعال حصو اسيمبلي

ان ۾ موصليت واري اسيمبلي ۽ ڪوئل هيڊ ڊريسنگ جو علاج، ڪوئل سيٽ، پليٽ ۽ ڪليمپ داخل ڪرڻ، جسم جو اڌ-مڪمل ٽيسٽ، ليڊ اسمبلي (بشمول سوئچ اسمبلي، ليڊ ٺاهڻ ۽ اسمبلي)، اڌ-جسم جو مڪمل ٿيل ٽيسٽ، ۽ جسم جي فرنس خشڪ ڪرڻ (بشمول موصليت جي مزاحمت جي ماپ).

2. ڪل اسيمبلي

ھن ۾ جسم کي ختم ڪرڻ ۽ تيز ڪرڻ، لوھ جي ٿلهي جي موصليت جي مزاحمت کي زمين تي ماپڻ، جسم جي صفائي ۽ ھر جزو جي تنگي کي جانچڻ، وائرنگ ۽ ليڊ جي موصليت جو فاصلو، ۽ دٻي ۾ تيل ڀرڻ شامل آھي (بشمول ٽرانسفارمر لوازمات جي انسٽاليشن).
