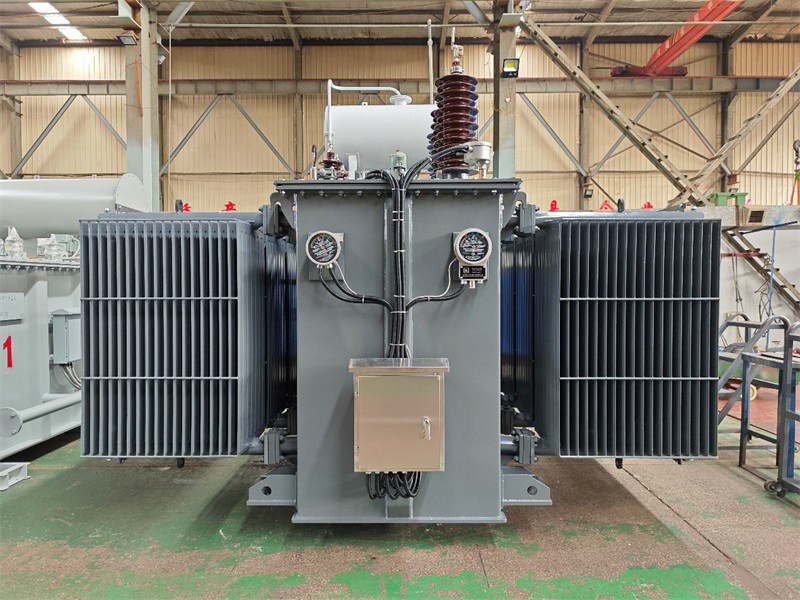

5 MVA ٽريڪشن پاور ٽرانسفارمر-22/6.6 kV|ڏکڻ آفريڪا 2025

01 جنرل

1.1 منصوبي جي وضاحت

5 MVA ٽريڪشن ٽرانسفارمر 2025 ۾ ڪئناڊا کي پهچايو ويو. ٽرانسفارمر جي درجه بندي پاور 5000 kVA آهي ONAN کولنگ سان. پرائمري وولٽيج 22 kV آهي ±2*2.5% ٽيپنگ رينج (NLTC) سان، سيڪنڊري وولٽيج 6.6 kV آهي، انهن Dyn11 جو ویکٹر گروپ ٺاهيو.

روشني جي حالتن جي جواب ۾ (12 گرائونڊ چمڪ في چورس ڪلوميٽر في سال) ۽ سخت لوڻ اسپري ۽ ڏکڻ آفريڪا ۾ صنعتي سوٽ آلودگي، ان جي جوڙجڪ مڪمل طور تي موصليت جي حفاظت ۽ سنکنرن جي مزاحمت کي سمجهي ٿي. ايندھن جي ٽانڪي اسٽيل پليٽن مان ٺهيل آھي جنھن جي ٿلهي 6mm کان وڌيڪ يا برابر آھي، ۽ ھيٺين پليٽ جي ٿلهي 16mm تائين پھچي ٿي. تمام گهڻي آلودگي وارن علائقن ۾ ڪوٽنگ جي ٿولهه 125 مائڪرون آهي. ان کان علاوه، ايندھن جي ٽانڪي ۽ ريڊيٽر هڪ ملندڙ ويلڊنگ ڊيزائن کي اپنائڻ لاء ساخت جي طاقت ۽ سگهه جي ڪارڪردگي کي يقيني بڻائي ٿي.

بنيادي فنڪشنل ترتيب جي لحاظ کان، ٽرانسفارمر هڪ NLTC نمبر-لوڊ ٽيپ-چينجر سان ليس آهي، ±2×2.5٪ جي وولٽيج ريگيوليشن رينج کي سپورٽ ڪري ٿو ۽ صحيح ۽ محفوظ وولٽيج ريگيوليشن کي يقيني بڻائڻ لاءِ پيڊ لاڪ لائق ڪارڪردگي ڏيکاري ٿو. گھٽ-وولٽيج وائنڊنگ 27٪ تائين ڪل وولٽيج هارمونڪ ڊسٽريشن کي برداشت ڪري سگھي ٿي، پيچيده پاور گرڊ ماحول کي اپنائڻ سان. وائنڊنگ ۾ ڪافي ميخانياتي طاقت آهي ته جيئن فالٽ وهندڙن کي مزاحمت ڪري سگهي، ۽ لائيو حصو 3500mm جي گرائونڊ ڪليئرنس رکي ٿو، جيڪو اعليٰ- وولٽيج محفوظ آپريشن معيارن جي تعميل ۾ آهي. ان دوران، سامان ڪيترن ئي حفاظتي ڊوائيسز سان ليس آهي، جنهن ۾ هڪ سنگل-فلوٽ گيس رلي (الارم ۽ سفر جي رابطن سان)، هڪ اوور لوڊ تھرمل رلي (ماحولياتي گرمي پد جي معاوضي سان، 115 درجا تي سفر جي درجه حرارت سيٽ)، هڪ ڊائل- قسم جي تيل جي سطح جو ٿرماميٽر (ايڊجسٽيبل ٿرماميٽر) (ايڊجسٽبل ٿرماميٽر) جيڪو دٻاءَ جي نگراني ڪري سگهي ٿو ۽ 9 تي رليف سيٽ ڪري سگهي ٿو. حقيقي وقت ۾ حالت ۽ غير معمولي جوابن کي جلدي جواب ڏيو.

1.2 ٽيڪنيڪل وضاحت

5000kVA ٽريڪشن ٽرانسفارمر وضاحتن جو قسم ۽ ڊيٽا شيٽ

1.3 ڊرائنگ

5000 kVA ٽريڪشن ٽرانسفارمر ڊرائنگ ڊرائنگ ۽ سائيز.

02 پيداوار

2.1 ڪور

ٽرانسفارمر جو بنيادي مرڪزي مقناطيسي سرڪٽ آهي جيڪو ٽريشن ٽرانسفارمر جو. اعلي-پرميبلٽي سلڪون اسٽيل ليمينيشنز مان ٺهيل، اهو موثر طريقي سان متبادل مقناطيسي وهڪري کي گهٽ ۾ گهٽ توانائي جي نقصان سان هلائي ٿو. اهو قابل اعتماد طاقت جي تبديلي ۽ مستحڪم آپريشن لاءِ اهم آهي ريلوي ٽرانسپورٽ جي گهربل حالتن هيٺ.



2.2 ونڊڻ

مسلسل ڊسڪ وائنڊنگ ٽرئڪشن ٽرانسفارمرز ۾ هڪ اهم ڪوئل قسم آهي. اهو موڙ جي وچ ۾ سولڊر ٿيل جوڑوں کان سواءِ ريڊيل ڊسڪ جي هڪ سيريز ۾ مستطيل موصل کي وائنڊنگ ڪندي ٺهيل آهي. هي مضبوط مشيني ڍانچو غير معمولي مختصر-سرڪٽ جي طاقت ۽ موثر گرمي جي ضايع ڪرڻ مهيا ڪري ٿو، جيڪي بار بار لوڊ جي وهڪري هيٺ قابل اعتماد آپريشن لاءِ اهم آهن.



2.3 ٽانڪي

ٽينڪ حفاظتي ملفوظات جي طور تي ڪم ڪري ٿو ۽ ٽريڪشن ٽرانسفارمر لاء لازمي کولنگ سسٽم. اهو مشيني طور تي مضبوط آهي کمپن ۽ اثرن کي منهن ڏيڻ لاءِ، جڏهن ته ان جي ڊيزائن گرميءَ جي ضايع ٿيڻ کي بهتر بڻائي ٿي ان کي يقيني بڻائي ٿي ته ڪور ۽ وائنڊنگز محفوظ گرمي پد جي اندر هلن ٿيون، گهربل سروس جي حالتن هيٺ اعتبار جي ضمانت ڏئي ٿي.



2.4 فائنل اسيمبلي

فائنل اسمبلي بنيادي، وائنڊنگز، ۽ ٽانڪي کي مڪمل ۽ قابل اعتماد ٽريڪشن ٽرانسفارمر ۾ ضم ڪرڻ جو نازڪ عمل آهي. اهو درست مشيني ترتيب، برقي سالميت، ۽ تيل-تنگ سيلنگ کي يقيني بڻائي ٿو، جنهن جي نتيجي ۾ هڪ مضبوط يونٽ آهي جيڪو ريلوي آپريشن جي گهربل حالتن ۾ مخصوص ڪارڪردگي فراهم ڪرڻ جي قابل آهي.





03 جاچ

هن ٽريڪشن ٽرانسفارمر کي ان جي برقي سالميت، آپريشنل ڪارڪردگي، ۽ ڊگهي مدت جي اعتبار جي تصديق ڪرڻ لاءِ معمولي، قسم ۽ خاص ٽيسٽن جي هڪ جامع سيريز مان گذريو آهي. سخت ٽيسٽنگ ريگيمن، ڊي اليڪٽرڪ طاقت، نقصان، تناسب، موصليت، ۽ گئس-ان- تيل جي تجزيي کي ڍڪيندي، يونٽ جي ڪارڪردگي جي وضاحتن سان مڪمل تعميل ۽ ريلوي سروس جي تقاضا لاءِ ان جي تياري جي تصديق ڪري ٿي.

04 پيڪنگ ۽ شپنگ

4.1 پيڪنگ

ٽريڪشن ٽرانسفارمر جي پيڪنگنگ کي ٽرانسپورٽ ۽ اسٽوريج دوران وڌ کان وڌ تحفظ لاء انجنيئر ڪيو ويو آهي. ڪسٽمائيز برينگنگ سان گڏ مضبوط، موسم کان بچاءُ واري فريم ورڪ کي استعمال ڪندي، اهو يونٽ جي سالميت کي يقيني بڻائي ٿو مشيني جھٽڪن، وائبريشنز ۽ ماحولياتي عنصرن جي خلاف، انسٽاليشن سائيٽ تي محفوظ آمد جي ضمانت ڏئي ٿو.



4.2 شپنگ

هن ٽريڪشن ٽرانسفارمر جي ترسيل CIF (لاگت، انشورنس، ۽ فريٽ) جي شرطن تحت ڪئي وئي آهي، هڪ جامع بندرگاهه- کان-پورٽ لاجسٽڪ حل مهيا ڪري ٿي. اسان جي ذميواري يونٽ کي محفوظ طور تي بندرگاهه ڊربن، ڏکڻ آفريڪا تائين پهچائڻ جي سڄي عمل کي شامل ڪري ٿو. ھن ۾ شامل آھي ايڪسپورٽ ڪسٽم ڪليئرنس کي منظم ڪرڻ، سامونڊي سامان جي بنيادي سروس کي محفوظ ڪرڻ، ۽ مڪمل ڪارگو انشورنس جو بندوبست ڪرڻ، سڀني لاڳاپيل خرچن سان گڏ. اهو طريقو ڪلائنٽ کي اهم يقين ۽ خطري جي گھٽتائي پيش ڪري ٿو، انهي کي يقيني بڻائي ٿو ته نازڪ سامان اسان جي طرفان پيشه ورانه طور تي منظم ڪيو ويو آهي سڄي بين الاقوامي سامونڊي ٽرانزٽ ۾ جيستائين ان جي منزل بندرگاهه تي خارج ٿيڻ تائين.





05 سائيٽ ۽ خلاصو

طاقت جي دنيا جي بنياد تي، استحڪام ۽ ڪارڪردگي دائمي تعاقب آهن. اسان جا ٽريڪشن ٽرانسفارمر نه رڳو درست ڊوائيس آهن جيڪي برقي توانائي کي طاقتور قوت ۾ تبديل ڪن ٿا، پر اهو پڻ بنيادي بنياد آهي جيڪو حفاظت، وقت جي پابندي ۽ ڀروسو رکي ٿو. ابتدائي ڊيزائن جي تصور کان وٺي آخري سخت جانچ تائين، اسان جي هر تفصيل ۾ شانداريت جي مسلسل ڪوشش صرف ان ڳالهه کي يقيني بڻائڻ لاءِ آهي ته هر شروعات ۽ هر سفر ۾، اسان خاموش پر طاقتور مدد فراهم ڪري سگهون ٿا.

اسان جي پروڊڪٽس کي چونڊڻ جو مطلب آهي ته توهان هڪ قابل اعتماد ڊگھي-پارٽنر کي چونڊيو آهي. اسان واعدو ڪريون ٿا ته جديد ٽرانسپورٽ جي مستقبل کي توهان سان گڏ هڪ شاندار ٽيڪنالاجي، قابل اعتماد معيار ۽ تمام-رائونڊ سروسز ذريعي، هر ڪنيڪشن کي طاقت سان ڀرپور بڻائيندي.
