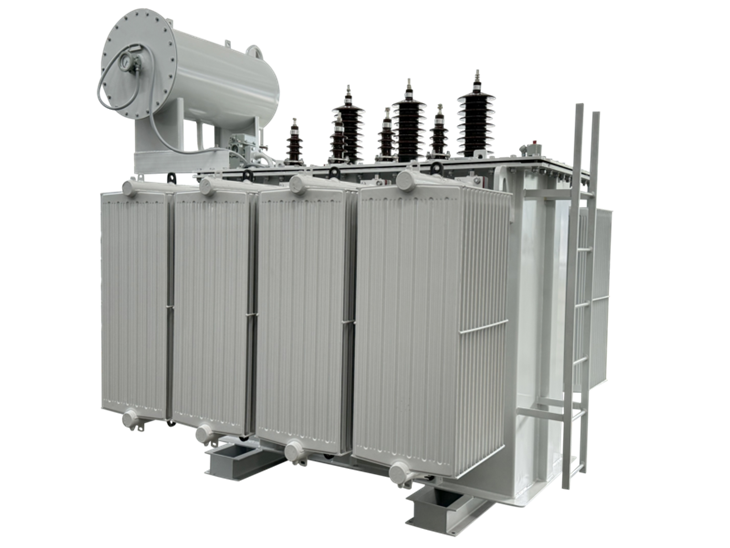

6 MVA ٽي فيز پاور ٽرانسفارمر-33/6.6 kV|ڏکڻ آفريڪا 2024
گنجائش: 6 MVA
وولٹیج: 33/6.6 kV
خصوصيت: گرم لوڻ
جدت عمدگيءَ کي هلائي ٿي - اسان ٽيڪنالاجي سان هر واٽ جي طاقت جي حفاظت ڪريون ٿا!
01 جنرل
1.1 پروجيڪٽ جو پس منظر
6 MVA آئل- ٻرندڙ ڊسٽريبيوشن پاور ٽرانسفارمر 2024 ۾ ڏکڻ آفريڪا کي پهچايو ويو. آئل امرسڊ ٽرانسفارمر جي درجه بندي پاور 6000 kVA آهي ONAN کولنگ سان، پرائمري وولٽيج 33 kV آهي ±2*3% ٽيپنگ رينج (NLTC) سان، ثانوي آهي vvt6 گروپ جو هڪ vvt گروپ آهي. ڊي 11.
6MVA ٽرانسفارمر وڏي پيماني تي صنعت، مائنز، پاور پلانٽس ۽ وڏي-پيماني تي پمپنگ اسٽيشنن ۾ استعمال ٿيندا آهن، ۽ وڏي موٽرن، انجيڪشن مولڊنگ مشينن، ويلڊنگ مشينن ۽ ٻين اعلي-لوڊ سامان لاءِ موثر طور تي مستحڪم طاقت مهيا ڪري سگھن ٿا. ان کان علاوه، ان جي موثر ۽ قابل اعتماد ڪارڪردگي ۽ مضبوط لوڊ موافقت ان کي پاور ٽرانسميشن ۽ تقسيم سسٽم ۾ اهم ڪردار ادا ڪري ٿي.
1.2 ٽيڪنيڪل وضاحت
6 MVA پاور ٽرانسفارمر جي وضاحت ۽ ڊيٽا شيٽ
|
تائين پهچايو ويو
ڏکڻ آفريڪا
|
|
سال
2024
|
|
قسم
تيل ۾ پکڙيل پاور ٽرانسفارمر
|
|
معياري
IEC 60076
|
|
درجه بندي پاور
6MVA
|
|
تعدد
50 HZ
|
|
مرحلو
ٽي
|
|
کولڻ جو قسم
ONAN
|
|
پرائمري وولٹیج
33kV
|
|
ثانوي وولٽيج
6.6kV
|
|
ويندڙ مواد
ٽوپي
|
|
ویکٹر گروپ
YNa0
|
|
رڪاوٽ
0.98%
|
|
ٽيپ ڪريو Changer
NLTC
|
|
ٽپڻ جي حد
±2*3%
|
|
نه لوڊ نقصان
6.2 ڪلوواٽ
|
|
لوڊ نقصان تي
39 ڪلوواٽ
|
|
لوازمات
معياري ترتيب
|

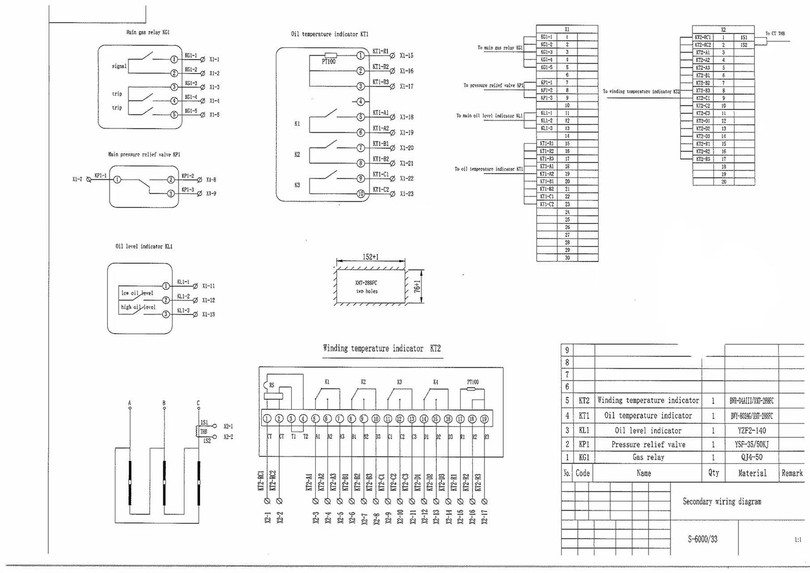

1.3 ڊرائنگ
6 MVA پاور ٽرانسفارمر ڊرائنگ ڊرائنگ ۽ سائيز.
|
|
|
|
02 پيداوار
2.1 ڪور
فلوڪس جي هدايت کي بهتر ڪرڻ لاءِ، لوھ جي ڪور جي گڏيل ۾ مقامي فلوڪس سنترپشن جي رجحان کي ختم ڪرڻ، لوھ جي ڪور جي بي-لوڊ نقصان ۽ نه-لوڊ ڪرنٽ کي گھٽائڻ، ۽ ٽرانسفارمر جي شور کي گھٽائڻ لاءِ مڪمل مائل قدم جوائنٽ اختيار ڪيو ويو آھي. شارٽ سرڪٽ جي مزاحمت ڪرڻ جي صلاحيت کي وڌائڻ لاءِ، پريشر پليٽ جي چوڌاري ڪيترائي پريشر نيل ورهايا ويندا آهن، ۽ مٿيون ۽ هيٺيون هاءِ ۽ لوپريشر ڪلپس سپورٽ بيم سان ڳنڍجي وينديون آهن، ته جيئن لوهه جو ڪور مڪمل ٿي وڃي. ان کان علاوه، بنيادي ڪالمن جي مٿاڇري کي سلڪون اسٽيل شيٽ خاص آخر گلو سان گڏ ڪيو ويو آهي، انهي ڪري ته سلڪون اسٽيل شيٽ ۽ چادر پاڻ ۾ ڳنڍيل آهن، ۽ لوهه ڪور علاج ڪرڻ کان پوء هڪ جسم بڻجي ويندو آهي. جسم جي هيٺئين حصي ۽ ٽانڪي جي ڀت جي وچ ۾ اعليٰ طاقت واري برقي لاميٽ ٿيل ڪاٺ جي مدد استعمال ڪئي ويندي آهي، جسم جي هيٺين حصي کي محفوظ ۽ قابل اعتماد پوزيشن ٺاهڻ.
2.2 ونڊڻ
مسلسل وائنڊنگ ۾، تارن کي مضبوط ۽ هڪجهڙائي سان ترتيب ڏنو ويو آهي، انهي ڪري ته برقياتي مقناطيسي فيلڊ جي تقسيم وڌيڪ متوازن آهي. هي ڊزائن نه رڳو مقامي گرم هنڌن کي گھٽائي ٿو جيڪي وائنڊنگ ۾ پيدا ٿي سگھن ٿيون، پر اهو پڻ مؤثر طريقي سان برقياتي مقناطيسي مداخلت کي گھٽائي ٿو، ان ڪري ٽرانسفارمر جي مجموعي ڪارڪردگي ۽ استحڪام کي بهتر بڻائي ٿو. خاص طور تي اعلي تعدد يا اعلي طاقت جي ايپليڪيشنن ۾، مسلسل واء کي خاص طور تي نقصان گھٽائي سگھي ٿو ۽ ٽرانسفارمر جي جواب جي رفتار ۽ حساسيت کي بهتر بڻائي سگھي ٿو.
2.3 ٽانڪي
6MVA جي درجه بندي لاءِ انجنيئر ٿيل، هي ٽرانسفارمر ٽينڪ بنيادي لاءِ مشيني مدد فراهم ڪري ٿو، ان ۾ انسوليٽنگ آئل شامل آهي، ۽ ان جي ناريل يا پنن واري ديوار ذريعي موثر گرمي جي خاتمي کي آسان بڻائي ٿو. اهو ماحول کان اندروني اجزاء جي مڪمل تحفظ کي يقيني بڻائي ٿو.
2.4 فائنل اسيمبلي
ڪور ۽ وائنڊنگ اسيمبلي: صحيح طور تي وائنڊنگز کي بنيادي طور تي نصب ڪرڻ ۽ ضروري موصليت جي علاج کي انجام ڏيڻ جي ضرورت مطابق.
فعال حصو اسيمبلي: جمع ٿيل ڪور ۽ وائنڊنگ کي تيل جي ٽانڪي ۾ داخل ڪرڻ، تنصيب ۽ موصليت جي گهرج ۾ درستگي کي يقيني بڻائي.
تيل جو علاج: موصلي واري تيل کي ٽينڪ ۾ داخل ڪرڻ ۽ فعال حصن کي کولڻ لاءِ، جڏهن ته تيل جي معيار ۽ سطح کي به جانچيو وڃي.
منسلڪ تنصيب: ٽرانسفارمر جي محفوظ آپريشن ۽ ڪارڪردگي کي يقيني بڻائڻ لاءِ کولنگ ڊيوائسز، حفاظتي رلي، آلات ۽ والوز کي انسٽال ڪرڻ.
03 جاچ
1. هر الڳ آئل ڪمپارٽمينٽ مان ڊائلٽرڪ مائع ۾ ڳريل گيس جي ماپ، سواءِ ڊائيورٽر سوئچ ڪمپارٽمينٽ
2. وولٹیج جي تناسب جي ماپ ۽ مرحلي جي بي گھرڻ جي چڪاس
3. وائننگ مزاحمت جي ماپ
4. DC موصلي جي مزاحمت جي ماپ ھر ھڪ وائننگ جي وچ ۾ ڌرتيءَ ڏانھن ۽ وائنڊنگز جي وچ ۾
5. اپلائيڊ وولٽيج ٽيسٽ
6. نه جي ماپ-لوڊ نقصان ۽ ڪرنٽ
7. Induced وولٹیج ٽيسٽ
8. مختصر- سرڪٽ جي رڪاوٽ ۽ لوڊ نقصان جي ماپ
9. ليڪ ٽيسٽنگ پريشر سان مائع لاءِ-مصر ٿيل ٽرانسفارمرز
04 پيڪنگ ۽ شپنگ
05 سائيٽ ۽ خلاصو
نتيجي ۾، تيل-جذب ٿيل ڊسٽريبيوشن ٽرانسفارمر، پنهنجي اعليٰ کولنگ ڪارڪردگي ۽ مضبوط ڊيزائن سان، مختلف پاور سسٽم لاءِ هڪ مثالي انتخاب آهن. اهي نه رڳو بهترين برقي ڪارڪردگي فراهم ڪن ٿا پر ڊگهي آپريشن دوران ڪارڪردگي ۽ استحڪام پڻ برقرار رکندا آهن. چاهي شهري ورهائڻ واري نيٽ ورڪ ۾ يا صنعتي پارڪن ۾، اهي ٽرانسفارمر توهان جي بجلي جي ضرورتن کي پورا ڪري سگهن ٿا ۽ هڪ قابل اعتماد توانائي جي فراهمي کي يقيني بڻائي سگهن ٿا. اسان توهان کي جديد ٽيڪنالاجي ۽ اعلي-معيار سروس ذريعي سڀ کان وڌيڪ مناسب حل فراهم ڪرڻ لاءِ پرعزم آهيون. اسان جي تيل ۾ توهان جي توجه ۽ اعتماد لاءِ مهرباني اسان هڪ روشن مستقبل ٺاهڻ لاءِ توهان سان تعاون ڪرڻ جا منتظر آهيون.
