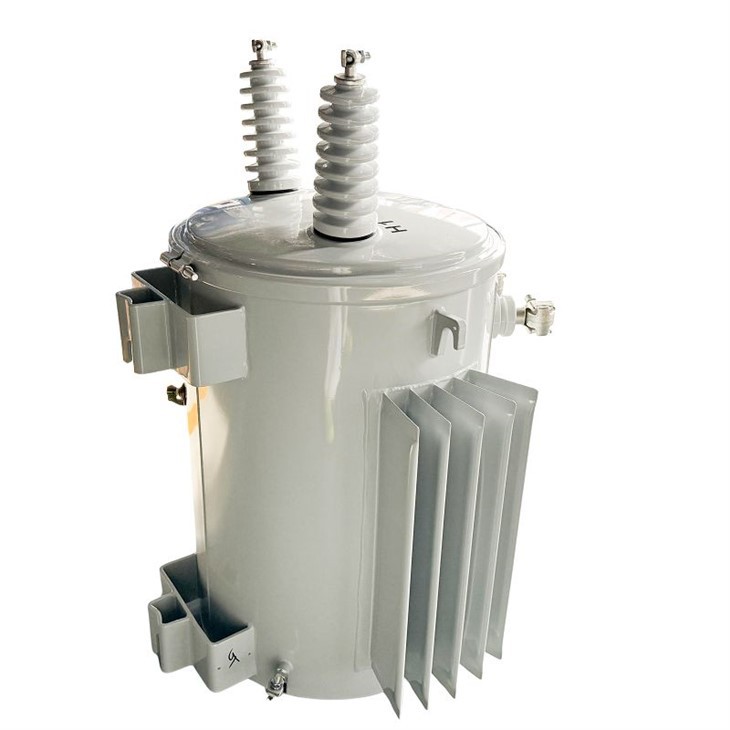

100 kVA رهائشي ٽرانسفارمر-13.8/0.12*0.24 kV|گيانا 2024

100 KVA Residential Transformer-13.8/0.12*0.24 KV | Guyana 2024

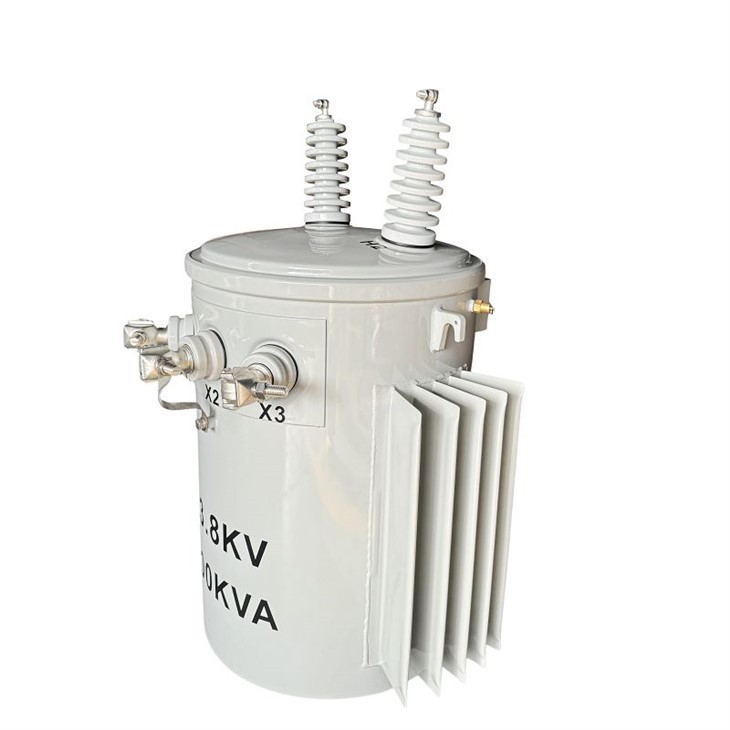

100 KVA Residential Transformer-13.8/0.12*0.24 KV | Guyana 2024 suppliers

100 KVA Residential Transformer-13.8/0.12*0.24 KV | Guyana 2024 factory

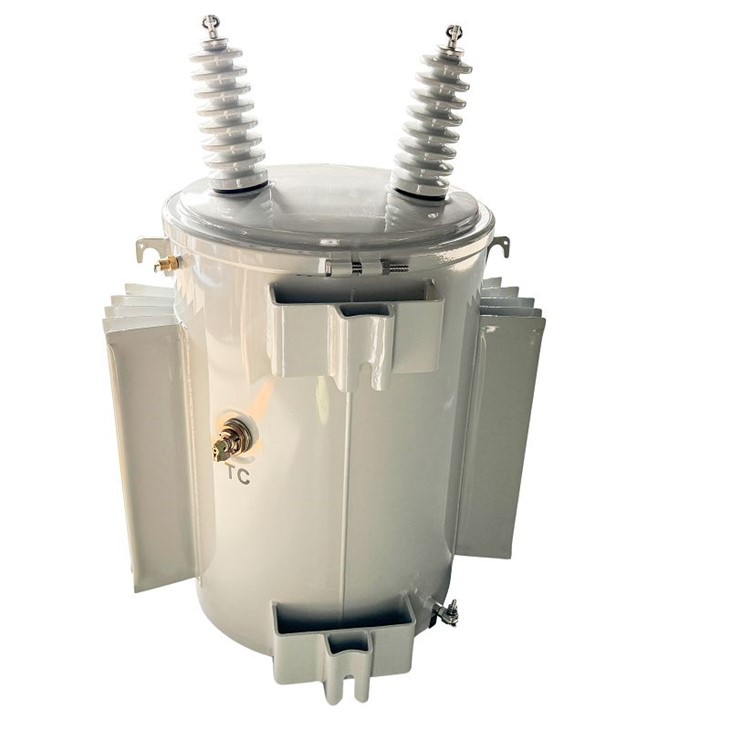

100 KVA Residential Transformer-13.8/0.12*0.24 KV | Guyana 2024 best

100 KVA Residential Transformer-13.8/0.12*0.24 KV | Guyana 2024 high quality

100 KVA Residential Transformer-13.8/0.12*0.24 KV | Guyana 2024 price

100 kVA رهائشي ٽرانسفارمر-13.8/0.12*0.24 kV|گيانا 2024

ترسيل ملڪ: گيانا 2024
گنجائش: 100kVA
وولٹیج: 13.8/0.12*0.24 kVA

موڪليو...

100 kVA residential transformer

Scotech پاران 100kVA رهائشي ٽرانسفارمر - جديد گھرن لاءِ موثر وولٽيج جي تبديلي

هي 100kVA سنگل فيز رهائشي ٽرانسفارمر گيانا کي 2024 ۾ پهچايو ويو. IEEE ۽ ANSI C57.12.00 معيارن سان سخت مطابقت برقرار رکو. پولارٽي ذيلي آهي، ۽ ویکٹر گروپ Ii0 آهي. 13,800V کان 120/240V تائين وولٽيج کي تبديل ڪرڻ جي قابل، ھن ٽرانسفارمر کي قابل اعتماد ڪارڪردگي لاءِ 100 جي ڪي وي اي ريٽنگ آھي. ان کي رهائشي ۽ هلڪو تجارتي ايپليڪيشنن لاءِ موزون بڻائڻ. ٽامي جي وائننگ سان ٺهيل، هي ٽرانسفارمر اعلي چالڪتا ۽ آپريشنل ڪارڪردگي کي يقيني بڻائي ٿو. ONAN کولنگ جو طريقو موثر گرمي جي خاتمي کي يقيني بڻائي ٿو، ڊگھي مدت جي اعتبار کي وڌايو.

±2.5% ٽيپنگ رينج ۽ 10% جي ڪل رينج سان، اهو وولٽيج ريگيوليشن ۾ اعليٰ عارضي جواب جي خصوصيت رکي ٿو، بهتر تحفظ لاءِ لوڊ سرجز جي اثر کي گھٽائي ٿو. سنگل فيز پول مائونٽ ٿيل ٽرانسفارمر جو نمبر-لوڊ لوس 263W آهي، ۽ آن-لوڊ لوس 897W آهي، توانائي-موثر ڪارڪردگي کي يقيني بڻائي ٿي. اهو 2.4٪ جي رڪاوٽ جي خاصيت آهي، لوڊ حالتن جي تحت وولٹیج ڊراپ کي گھٽائڻ. Scotech تجارتي ۽ صنعتي خلا ۾ گراهڪن کي پولمائونٽ ٽرانسفارمر وڪڻڻ ۾ ماهر آهي.

100kVA قطب لڳل رهائشي ٽرانسفارمر جي وضاحت ۽ ڊيٽا شيٽ

تائين پهچايو ويو

گيانا

سال

2024

قسم

واحد مرحلو قطب نصب ٿيل ٽرانسفارمر

معياري

IEEE & ANSI C57.12.00

درجه بندي پاور

100 kVA

تعدد

60HZ

قطبيت

ذليل

ویکٹر گروپ

آئي 0

پرائمري وولٹیج

13800 V

ثانوي وولٽيج

120/240 V

ويندڙ مواد

ڪاپر

رڪاوٽ

2.4%

کولڻ جو طريقو

ONAN

ٽيپ ڪريو Changer

NLTC

ٽپڻ جي حد

±2X2.5%(ڪل رينج=10%)

نه لوڊ نقصان

263 W

لوڊ نقصان تي

897 W

لوازمات

معياري ترتيب

100kVA قطب تي لڳل رهائشي ٽرانسفارمر طول و عرض ۽ وزن جا تفصيل

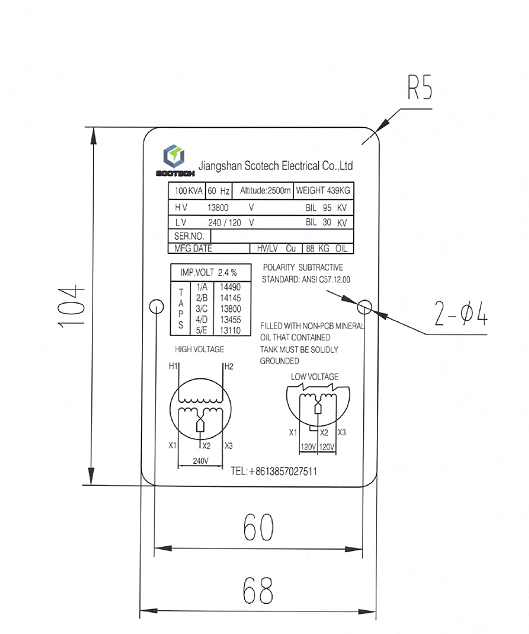

100 kVA residential transformer nameplate

زخم ٽرانسفارمر ڪور هڪ سادي ۽ موثر ڊيزائن واري ايپليڪيشن آهي سلکان اسٽيل ڪور لاءِ تقسيم ٽرانسفارمرز لاءِ. ڊرامائي طور تي ڊسٽريبيوشن ٽرانسفارمر کي گڏ ڪرڻ لاءِ گهربل وقت گھٽائي ٿو ۽ بنيادي اڏاوت کي مڪمل ڪرڻ لاءِ اضافي ڪلمپنگ يا ساڳي هارڊويئر جي ضرورت ناهي. اتر ۽ ڏکڻ آمريڪي مارڪيٽن ۾ ڪيتريون ئي پاور ڊويزن ڪمپنيون زخم لوهه جي ڪور کي ترجيح ڏين ٿيون.

100 kVA residential transformer iron core

اسان جا ٽرانسفارمر وائنڊنگز اعليٰ-پاڪيءَ واري ايناميل گول ٽامي واري تار کي استعمال ڪن ٿيون، جن ۾ شاندار برقي چالڪيت ۽ ڪمپيڪٽ موصليت آهي. ايناميل جي مضبوط آسن جي استحڪام ۽ لباس جي مزاحمت کي بهتر بڻائي ٿو. گھٽ-وولٽيج ڪوئلن لاءِ ورق وائنڊنگ جي هڪ بهتر ڪيل ڪوئل ڍانچي کي اپنائڻ لاءِ ۽ اعلي-وولٽيج ڪوئلن لاءِ وائر وائنڊنگ، بهترين آپريشنل استحڪام، ڀروسي ۽ حرارتي ڪارڪردگي کي يقيني بڻائي.

ٽرانسفارمر ٽينڪ جي ٺاھڻ ۾ ٽينڪ جي استحڪام کي يقيني بڻائڻ لاء صحيح انجنيئرنگ ۽ ماهر دستڪاري شامل آھي. ٽانڪي جا سڀئي ويلڊز سڌا، هموار ۽ يونيفارم هجڻ گهرجن، جن ۾ ڪو به ٿڌو جوڙو، ويلڊ بيڊز، پورز يا بلج نه هجي، ۽ جتي ممڪن هجي هڪ ئي مسلسل پاسن ۾ ٿيڻ گهرجي. ويلڊز لازمي طور تي زميني سطح تي ۽ ٽڪرن کان خالي هجن. ٽينڪ جي احاطي ۾ قابل ذڪر پاڻي- گڏ ڪرڻ وارا علائقا نه هجڻ گهرجن.

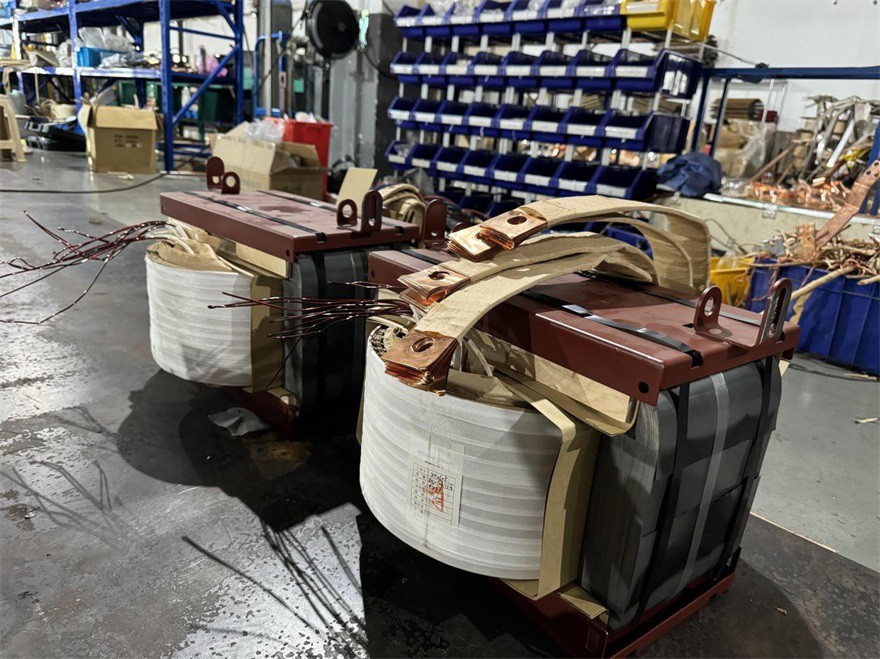

1. ونڊنگ اسيمبلي:HV/LV وائنڊنگز کي لامحدود ڪور تي سلائيڊ ڪريو، مناسب ترتيب ۽ موصليت جي سالميت کي يقيني بڻائي.

2. برقي ڪنيڪشن:وائنڊنگ کي ڳنڍيو ٽيپ چينجر، بشنگ ۽ ٻين حصن ڏانهن، پوءِ جوڑوں کي محفوظ ۽ موڙي ڇڏيو.

3. ڪور-ڪوئل خشڪ ڪرڻ:نمي کي هٽائڻ لاءِ ويڪيوم گرم ڪرڻ لاءِ گڏ ٿيل فعال حصو (ڪور + وائنڊنگز) کي خشڪ ڪرڻ واري تندور ۾ رکو.

4. ٽانڪي لڳائڻ:خشڪ فعال حصو کي ٽانڪي ۾ وڌو، ان کي محفوظ طور تي پوزيشن ڪريو، ۽ ٽينڪ جي ڀتين مان مناسب موصليت کي يقيني بڻائي.

5. سامان لڳائڻ:برشنگ، پريشر رليف والو ۽ ٻيون لوازمات انسٽال ڪريو، پوءِ لڪ جي چڪاس ڪريو.

6. تيل ڀرڻ ۽ آباد ڪرڻ:ويڪيوم-انسوليٽنگ آئل، ڊيگاس سان ڀريو، ۽ تيل جي سطح ۽ ڊائلٽرڪ طاقت کي جانچڻ کان اڳ آباد ٿيڻ جي اجازت ڏيو.

100 kVA residential transformer assembly

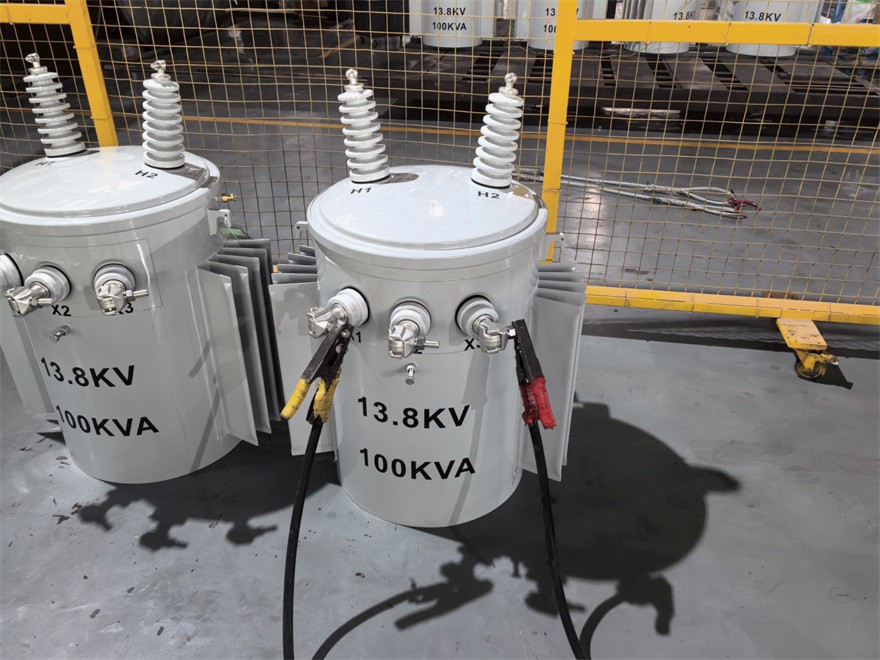

معمولي ٽيسٽ

1. مزاحمت جي ماپ

2. تناسب ٽيسٽ

3. پولارٽي ٽيسٽ

4. نه لوڊ نقصان ۽ نه لوڊ ڪرنٽ

5. لوڊ نقصان ۽ Impedance وولٹیج

6. اپلائيڊ وولٽيج ٽيسٽ

7. Induced Voltage Withstand Test

8. موصلي جي مزاحمت جي ماپ

9. ليڪ ٽيسٽنگ پريشر سان ليڪ ڊومر ٿيل ٽرانسفارمرز لاءِ

10. تيل Dielectric ٽيسٽ

100 kVA residential transformer test

ٽيسٽ جا نتيجا

نه.	ٽيسٽ آئٽم	يونٽ	قبوليت جا قدر	ماپيل قدر	نتيجو
1	مزاحمت جي ماپ	/	/	/	پاسو
2	تناسب ٽيسٽ	/	پرنسپل ٽيپنگ تي وولٹیج جي تناسب جي انحراف: 0.5٪ کان گھٽ يا برابر ڪنيڪشن جي علامت: Ii0	-0.03	پاسو
3	پولارٽي ٽيسٽ	/	ذليل	ذليل	پاسو
4	نه- لوڊ نقصان ۽ جوش ڪرنٽ	% ڪلواٽ	I_0::ماپي قيمت فراهم ڪريو P₀: ماپيل قدر مهيا ڪريو بغير لوڊ نقصان جي برداشت +10٪ آهي	0.88 0.211	پاسو
5	لوڊ نقصان، رڪاوٽ وولٹیج، مجموعي نقصان ۽ ڪارڪردگي	/ ڪلواٽ ڪلواٽ	t: 85 درجا Z٪: ماپيل قدر Pk: ماپيل قدر Pt: ماپيل قدر رڪاوٽ لاء رواداري ± 10٪ آهي مجموعي لوڊ نقصان جي برداشت آهي +6%	2.29 0.823 1.034 99.21	پاسو
6	اپلائيڊ وولٽيج ٽيسٽ	/	HV: 34KV 60s LV: 10kV 60s	ٽيسٽ وولٹیج جو ڪو خاتمو نٿو ٿئي	پاسو
7	Induced Voltage Withstand Test	/	اپلائيڊ وولٽيج (KV): 2 ار عرصو: 48 تعدد (HZ): 150	ٽيسٽ وولٹیج جو ڪو خاتمو نٿو ٿئي	پاسو
8	موصليت جي مزاحمت جي ماپ	GΩ	HV-LV کان زمين LV-HV کان زمين HV ۽ LV زمين ڏانهن	66.7 59.4 60.5	/
9	ليڪ ٽيسٽ	/	لاڳو دٻاء: 20kPA مدت: 12h	نه رسي ۽ نه نقصان	پاسو
10	تيل Dielectric ٽيسٽ	kV	45 کان وڌيڪ يا برابر	52.33	پاسو

هي 100kVA سنگل-مرحلي قطب- نصب ٿيل ٽرانسفارمر قابل اعتماد رهائشي ۽ هلڪي تجارتي بجلي جي ورڇ لاءِ ٺهيل آهي. موثر ٽامي وائنڊنگز، پائيدار اڏاوت، ۽ سخت معيار جي ڪنٽرول سان، اهو مستحڪم ڪارڪردگي ۽ گهربل ماحول ۾ ڊگهي مدت سروس- فراهم ڪري ٿو.
