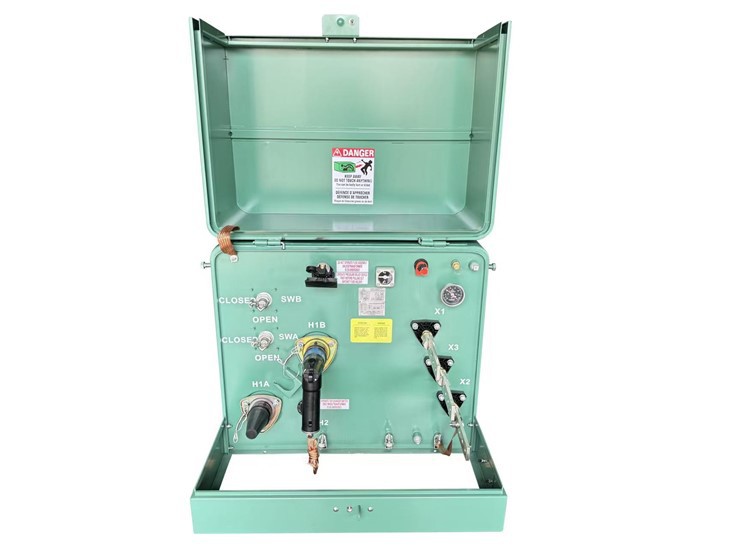

100 kVA پيڊ جبل ٽرانسفارمر-24/0.24 kV|جميڪا 2024

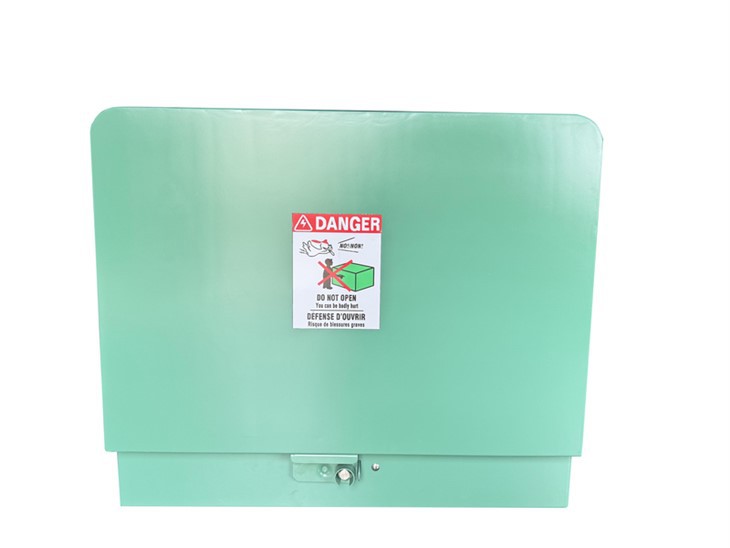

100 KVA Single Phase Pad Mounted Transformer-24/0.24 KV | Jamaica 2024

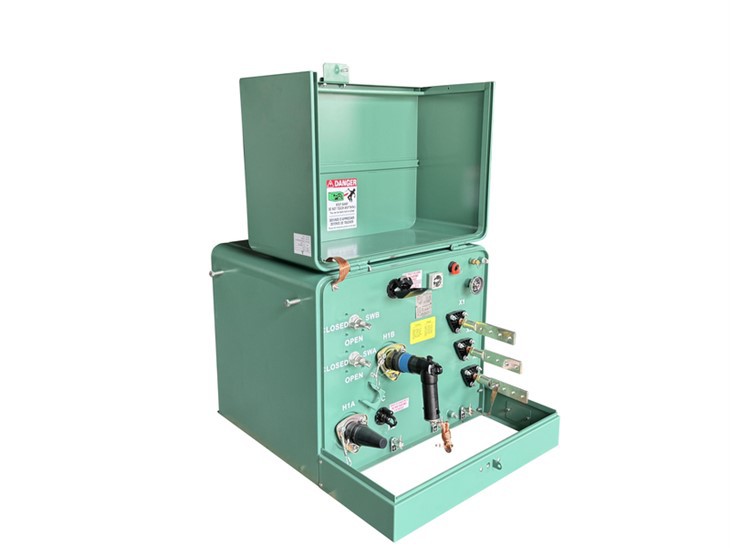

100 KVA Single Phase Pad Mounted Transformer-24/0.24 KV | Jamaica 2024 suppliers

100 KVA Single Phase Pad Mounted Transformer-24/0.24 KV | Jamaica 2024 factory

100 KVA Single Phase Pad Mounted Transformer-24/0.24 KV | Jamaica 2024 best

100 kVA پيڊ جبل ٽرانسفارمر-24/0.24 kV|جميڪا 2024

ملڪ: جميڪا 2024
گنجائش: 100kVA
وولٹیج: 24/0.24kV
خاصيت: سرج گرفتاري سان

موڪليو...

100 kva pad mount transformer

ڪمپيڪٽ ڊيزائن، ماحول دوست، جديد پاور ڊسٽريبيوشن سسٽم لاءِ قابل اعتماد حل مهيا ڪري ٿي.

100 kVA سنگل فيز پيڊ مائونٽ ٿيل ٽرانسفارمر 2024 ۾ جميڪا ۾ پهچايو ويو. ٽرانسفارمر جي درجه بندي پاور 100 kVA آهي ONAN کولنگ سان. پرائمري وولٹیج 24GrdY/13.8kV آهي ±2*2.5% ٽيپنگ رينج (NLTC) سان، سيڪنڊري وولٽيج 0.24/0.12kV آهي، انهن Ii0 جو هڪ ویکٹر گروپ ٺاهيو، ۽ اهو هڪ لوپ فيڊ ۽ مئڊ فرنٽ ٽرانسفارمر آهي. ٽرانسفارمر چڱي طرح ٺهيل آهي ۽ موصليت وارو نظام بهتر ڪيو ويو آهي ته جيئن بجليءَ جي جھٽڪن کي موثر انداز ۾ مزاحمت ڪري سگهجي. مقناطيسي وهڪري جي ورڇ يونيفارم آهي، اضافي نقصان گهٽ آهي، ۽ مقامي گرمي کان بچيل آهي. برقياتي مقناطيسي قوت هڪ ننڍڙي حد ۾ ڪنٽرول آهي، ۽ کمپن ۽ شور خاص طور تي گهٽجي ويا آهن. يونيفارم درجه حرارت جي ورڇ سٺي ٿڌي اثر کي يقيني بڻائي ٿي؛ مقناطيسي خاصيتن کي شاندار لڪيريت ۽ اعلي لڪير جي گنجائش ڏيکاري ٿو، جيڪو سامان جي موثر ۽ مستحڪم آپريشن کي يقيني بڻائي ٿو. پيڊ مائونٽ ٿيل ٽرانسفارمر عام لوڊ جي شدت واري صنعتي ۽ کان کني جي ادارن، بندرگاهن ۽ رهائشي علائقن ۽ ٻين هنڌن لاءِ موزون آهي، اهو ڪري سگهي ٿو هاءِ وولٽيج پاور سپلائي کي لوڊ سينٽر تائين وڌايو وڃي، گهٽ- وولٽيج پاور سپلائي ريڊيس کي گهٽائي، نقصان کي گهٽائي. سائيٽ جي تعمير جو عرصو ننڍو آهي، گهٽ سيڙپڪاري.

100 kVA سنگل فيز پيڊ نصب ٿيل ٽرانسفارمر جي وضاحتن جو قسم ۽ ڊيٽا شيٽ

تائين پهچايو ويو

جاميڪا

سال

2024

قسم

پيڊ نصب ٿيل ٽرانسفارمر

معياري

آئي اي اي

کاڌو

لوپ

سامهون

مئل

درجه بندي پاور

100kVA

تعدد

50HZ

مرحلو

کولڻ جو قسم

ONAN

قطبيت

ذليل

پرائمري وولٹیج

24GrdY/13.8 kV

ثانوي وولٹیج

0.24/0.12 kV

ويندڙ مواد

ٽوپي

ڪنگائي بي گھرڻ

آئي 0

رڪاوٽ

ٽيپ ڪريو Changer

NLTC

ٽپڻ جي حد

±2*2.5%

رواداري

±7.5%

نه لوڊ نقصان

0.205KW (10%)

لوڊ نقصان تي

0.801 ڪلوواٽ (6٪)

لوازمات

معياري ترتيب

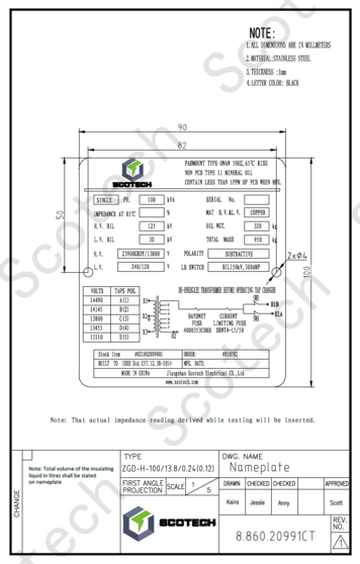

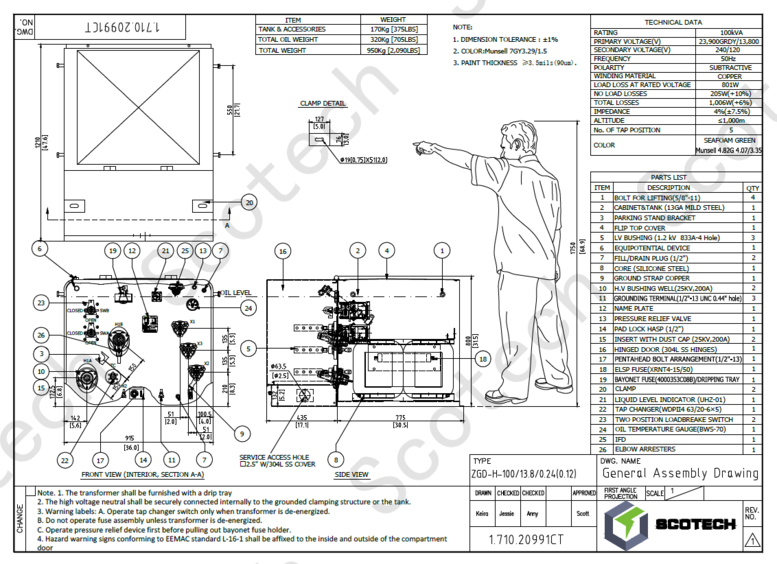

100 kVA پيڊ نصب ٿيل ٽرانسفارمر ڊاگرام ڊرائنگ ۽ سائيز.

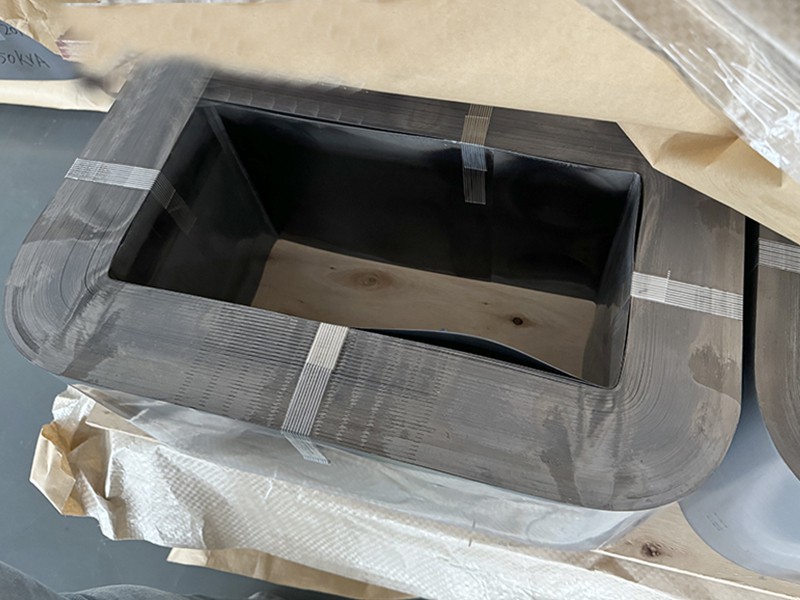

زخم لوهه جو بنيادي سلڪون اسٽيل شيٽ مان ٺهيل آهي جنهن کي وائنڊنگ جي عمل سان اعلي پارگميتا سان. ونڊنگ جي عمل دوران، هڪ موصلي واري پرت کي عام طور تي شامل ڪيو ويندو آهي وورٽيڪس ۽ بنيادي نقصان کي گهٽائڻ لاء. تہن جي وچ ۾ موصليت تي زور ڏنو ويو آهي پيداوار جي عمل ۾ بنيادي ڪارڪردگي کي بهتر ڪرڻ لاء. زخم جي لوھ جي بنيادي جوڙجڪ مقناطيسي وهڪري کي مؤثر طور تي مرڪوز ۽ منتقل ڪري سگھي ٿو، انهي ڪري ته اهو ساڳئي حجم هيٺ اعلي مقناطيسي وهڪري جي کثافت کي برداشت ڪري سگهي ٿو، ۽ طاقت جي کثافت ۽ سامان جي ڪارڪردگي کي بهتر بڻائي ٿو. اعليٰ-معياري سلڪون اسٽيل شيٽ ۽ صحيح وائنڊنگ عمل سان، بنيادي نقصانن ۽ اضافي نقصانن کي خاص طور تي گھٽائي سگھجي ٿو، ان ڪري سامان جي مجموعي ڪارڪردگي کي بھتر بڻائي سگھجي ٿو. ڇاڪاڻ ته وائنڊنگ جو عمل ڪور ۾ ايئر گپ ۽ خراب رابطي کي گھٽائي ٿو، زخم لوھ جي ڪور ۾ عام طور تي گھٽ وائبريشن ۽ شور جي سطح آھي، ۽ وائڊنگ جو عمل ڪور کي وڌيڪ يونيفارم بنائي ٿو، ميڪيڪل وائبريشن جي مسئلي کي گھٽائي ٿو. سامان جو آپريشن آرام بهتر آهي. زخم جي لوھ جي ڪور جي وائنڊنگ ڍانچي ايڊي ڪرنٽ جي نقصانن کي گھٽائي ٿي ڇاڪاڻ ته وائنڊنگ جي عمل دوران ڪور جي ننڍڙي ايدي رستي جي ڪري. وائنڊنگ ڍانچي عام طور تي ٽرانسفارمر جي بنيادي ڊيزائن کي وڌيڪ ڪمپيڪٽ ۽ ايپليڪيشنن لاءِ موزون بڻائي ٿو جن کي اعلي طاقت جي کثافت جي ضرورت هوندي آهي. لامحدود ڪور جي مقابلي ۾، زخم لوھ جي ڪور ۾ عام طور تي ھڪڙو ننڍڙو حجم ۽ وزن آھي، جيڪو ٽرانسفارمر جي مجموعي وزن کي گھٽائڻ ۾ مدد ڪري ٿو.

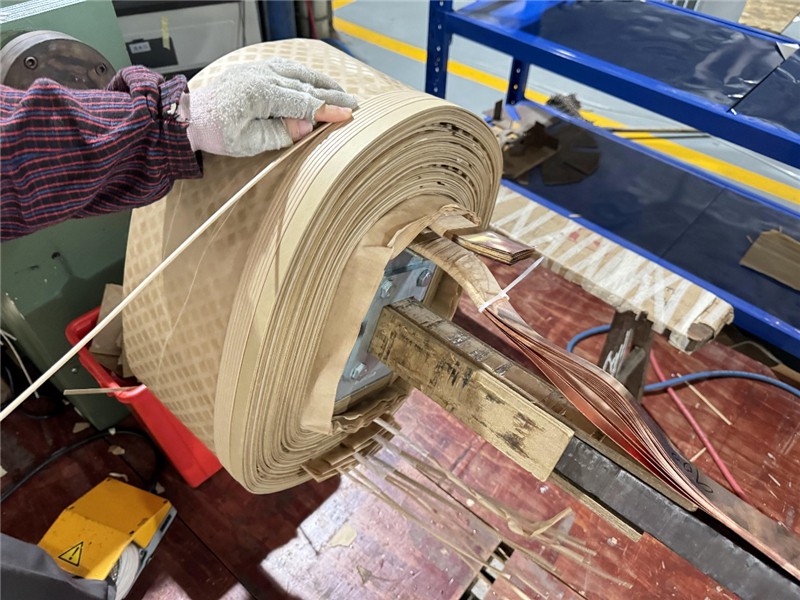

100 kva pad mount transformer wire winding

هاءِ-وولٽيج وائر وائنڊنگ: هاءِ-وولٽيج وائنڊنگ عام طور تي بهترين موصليت واري ڪارڪردگيءَ سان ٽامي جي تار کي استعمال ڪندي آهي، ۽ اليڪٽريڪل شارٽ سرڪٽ کي روڪڻ ۽ حفاظت کي يقيني بڻائڻ لاءِ انسوليٽنگ پينٽ يا لپي ٿيل موصلي واري پرت سان ليپ ٿيل هوندي آهي. فڪٽرن جهڙوڪ موصليت جي گريڊ، وولٹیج جي مزاحمت ۽ حرارتي انتظام کي ڊزائين ۾ غور ڪيو وڃي. موڙ جو تعداد، قطر ۽ وائننگ جي وائننگ ٽرانسفارمر جي ڪارڪردگي ۽ ڪارڪردگي کي متاثر ڪندو.

گھٽ- وولٽيج ورق وائنڊنگ: ورق وائنڊنگ مختلف ٿلهي جي ڪاپر يا ايلومينيم ورق جي ٽيپ تي ٻڌل هوندي آهي ڪنڊڪٽر جي طور تي، وسيع پٽي جي موصليت واري مواد سان گڏ انٽرليئر موصليت جي طور تي، تنگ پٽي موصلي واري مواد کي آخر موصليت جي طور تي، ورق وائنڊنگ مشين ۾ وائنڊنگ کي مڪمل ڪرڻ لاءِ، ڪوئل ٺاهيندي آهي، ۽ ورق جي وائنڊنگ کي مڪمل ڪرڻ لاءِ، ڪوئل ٺاهيندي آهي، ۽ سرفف ويلر جي ٻاهران ۽ ويلر کي مڪمل ڪرڻ لاءِ. لباس ڏيڻ. ڇاڪاڻ ته گھٽ-وولٽيج ڪوئل جو ڪرنٽ عام طور تي وڏو هوندو آهي، جيڪڏهن تار متوازي طور تي زخم ٿيل آهي، جيڪڏهن وائنڊنگ جو طريقو استعمال ڪيو وڃي ته وائنڊنگ هڪ وڏو سرپل زاويه پيدا ڪندي، جڏهن ٽرانسفارمر شارٽ-سرڪٽ ڪوئل جي عمودي طرف هڪ وڏي مشيني قوت پيدا ڪندو، جنهن جي نتيجي ۾ ڪوئل کي نقصان ٿيندو. تانبا جي ورق جي پڇاڙي فليٽ آهي، تنهنڪري شارٽ سرڪٽ جي محوري قوت صرف تار جي زخم جي جوڙجڪ جو هڪ حصو آهي، ۽ ان ۾ وڌيڪ مضبوط شارٽ- سرڪٽ مزاحمت آهي.

اصل روايتي سيلنگ ڍانچي لاءِ، خاص طور تي جتي تيل جي لڪيج ٿيڻ آسان آهي، مواد جي خريداري جي ڪنٽرول کان شروع ڪريو ته جيئن اسٽيل کي زنگ، ڌڪ، ڇنڊڇاڻ، هامر، آئل ٽينڪ جي سيلنگ واري حصي جي خاص پروسيسنگ ۽ دٻي جي مجموعي پينٽنگ، تيز ڪنڊن جي دٻن کي هٽايو ۽ ويلڊنگ سليگ کي ختم ڪيو وڃي. ڪٽيل اسٽيل پليٽ کي ويلڊ ڪريو، ۽ ويلڊنگ جي عمل دوران ويلڊ جي يونيفارم ۽ طاقت کي يقيني بڻائي. عام طور تي، گيس شيلڊ ويلڊنگ (MIG يا MAG) يا دستي آرڪ ويلڊنگ استعمال ٿيندي آهي.

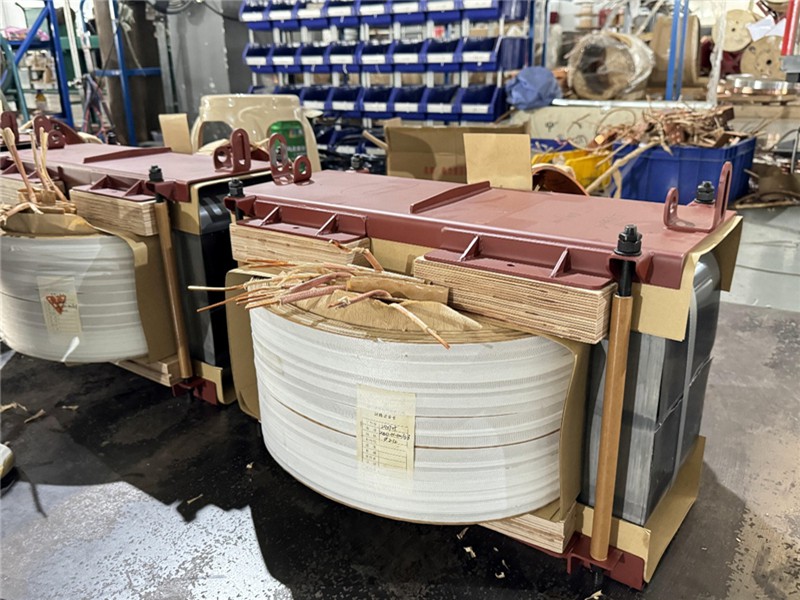

100 kva pad mount transformer activepart

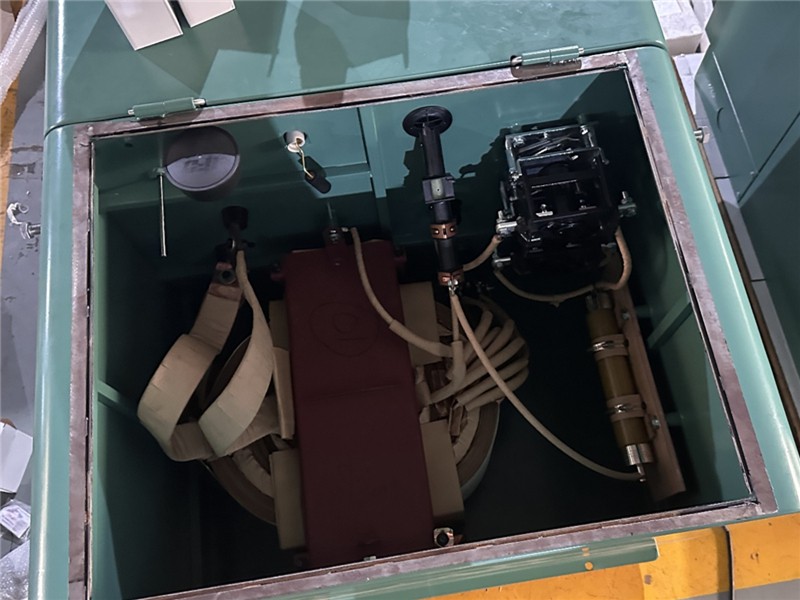

100 kva pad mount transformer inside part

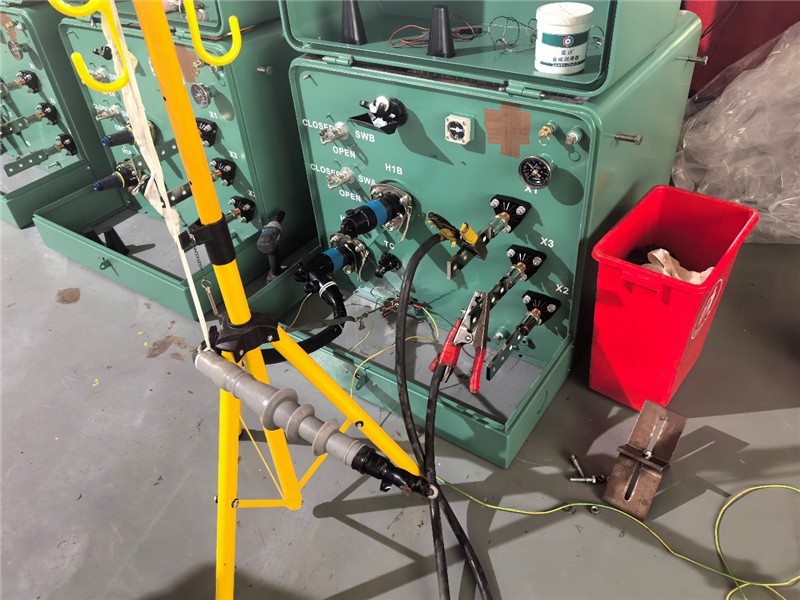

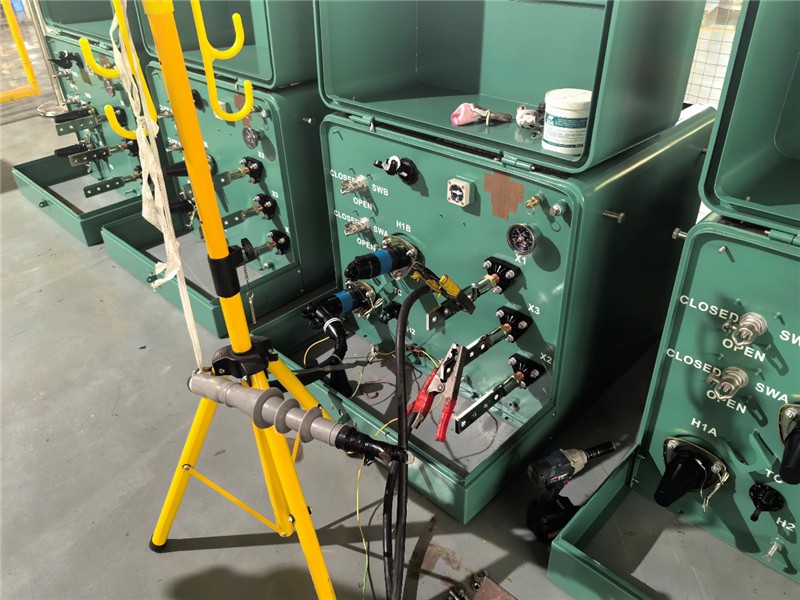

نه.	ٽيسٽ آئٽم	يونٽ	قبوليت جا قدر	ماپيل قدر	نتيجو
1	مزاحمت جي ماپ	/	/	/	پاسو
2	تناسب ٽيسٽ	/	پرنسپل ٽيپنگ تي وولٹیج جي تناسب جي انحراف: 0.5٪ کان گھٽ يا برابر ڪنيڪشن جي علامت: Ii0	A: -0.05 B: -0.05	پاسو
3	پولارٽي ٽيسٽ	/	ذليل	ذليل	پاسو
4	نه- لوڊ نقصان ۽ جوش ڪرنٽ	% ڪلواٽ	I_{0 :}ماپي قيمت فراهم ڪريو P₀: ماپيل قدر مهيا ڪريو بغير لوڊ نقصان جي برداشت +10٪ آهي	0.23 0.187	پاسو
5	لوڊ نقصان ۽ impedance voltage	/ ڪلواٽ ڪلواٽ	t: 85 درجا Z٪: ماپيل قدر Pk: ماپيل قدر Pt: ماپيل قدر رڪاوٽ لاء رواداري ± 10٪ آهي مجموعي لوڊ نقصان جي برداشت +6٪ آهي	3.71 0.732 0.919 99.30	پاسو
6	اپلائيڊ وولٽيج ٽيسٽ	/	LV: 10kV 60s	ٽيسٽ وولٹیج جو ڪو خاتمو نٿو ٿئي	پاسو
7	Induced Voltage Withstand Test	/	لاڳو ٿيل وولٹیج (kV): 2 Ur عرصو: 40 تعدد (HZ): 150	ٽيسٽ وولٹیج جو ڪو خاتمو نٿو ٿئي	پاسو
8	موصليت جي مزاحمت جي ماپ	GΩ	LV-HV کان زمين	34.4	/
9	ليڪ ٽيسٽ	/	لاڳو دٻاء: 20kPA مدت: 12h	نه رسي ۽ نه نقصان	پاسو
10	تيل Dielectric ٽيسٽ	kV	45 کان وڌيڪ يا برابر	56.81	پاسو

100 kva pad mount transformer packing

سنگل-مرحلي پيڊ- مائونٽ ٿيل ٽرانسفارمر، ان جي ڪمپيڪٽ ڊيزائن، غير معمولي ڪارڪردگي، ۽ اعليٰ موافقت سان، جديد پاور ڊسٽريبيوشن سسٽم لاءِ مثالي انتخاب آهي. ڇا رهائشي برادرين لاءِ، بجلي جون سهولتون، يا تجارتي منصوبا، اهو مختلف ضرورتن کي پورو ڪرڻ لاءِ مستحڪم ۽ قابل اعتماد پاور سپلائي فراهم ڪري ٿو. ان جي ڊگهي خدمت زندگي ۽ گهٽ سار سنڀال جي خرچن سان، اهو هڪ وڌيڪ ڪارائتو ۽ قيمتي-موثر پاور حل مهيا ڪري ٿو، توهان جي بجليءَ جي ضرورتن لاءِ وڌيڪ ذهني سڪون ۽ سهولت کي يقيني بڻائي!

100kva single-phase pad-mounted transformer
