1600 KVA 3 فيز ٽرانسفارمر گرائونڊنگ-12/0.48 KV|آمريڪا 2025





01 جنرل

1.1 منصوبي جي وضاحت

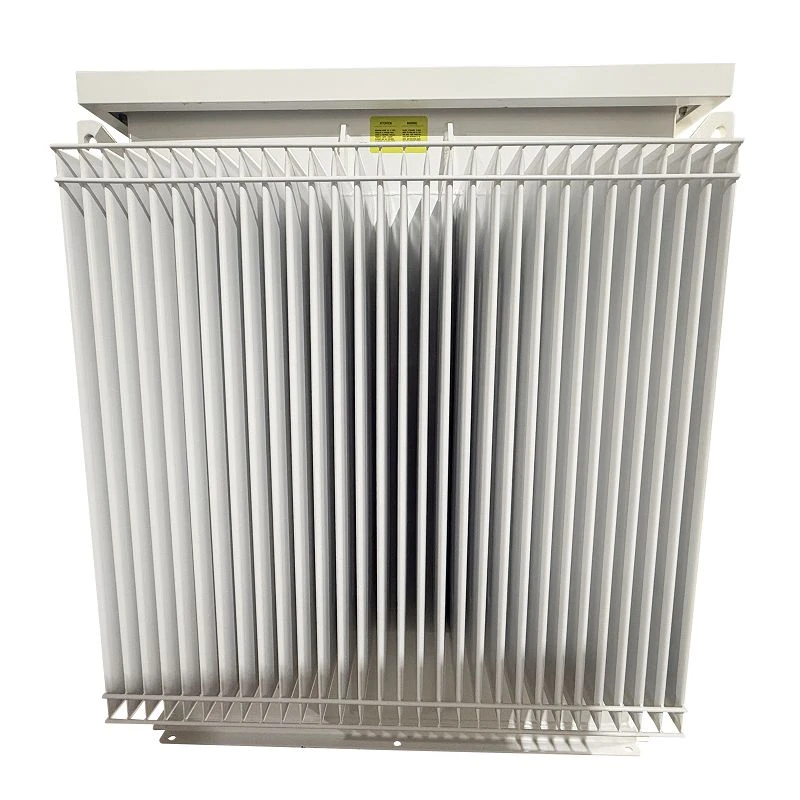

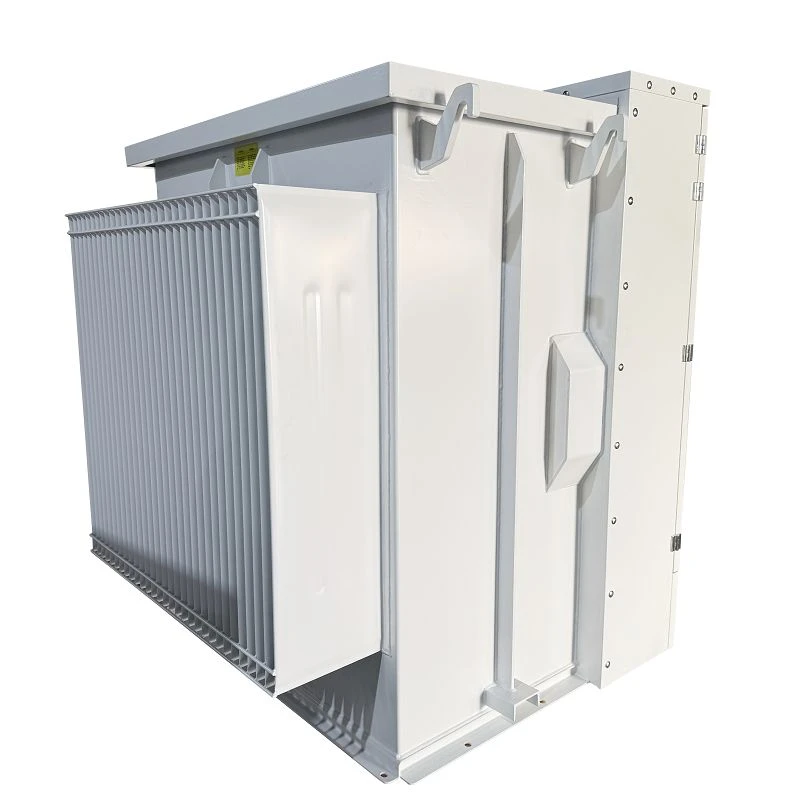

1600 kVA ٿري فيز پيڊ مائونٽ ٿيل ٽرانسفارمر 2025 ۾ آمريڪا کي پهچايو ويو. ٽرانسفارمر جي درجه بندي پاور 1600 kVA آهي KNAN کولنگ سان. هاء وولٽيج 12D kV آهي ±2*2.5% ٽيپنگ رينج (NLTC) سان، گهٽ وولٽيج 0.48Y/0.277 kV آهي، انهن Dyn1 جو هڪ ویکٹر گروپ ٺاهيو.

هي 3 فيز ٽرانسفارمر گرائونڊنگ هڪ اعليٰ-ڪارڪردگي، ماحولياتي طور ذميوار برقي ورهائڻ وارو حل آهي جيڪو قابل اعتماد زير زمين-کان{3}}اوور هيڊ پاور ڪنورشن لاءِ ڪمرشل، صنعتي ۽ رهائشي ايپليڪيشنن ۾ ٺاهيو ويو آهي.

FR3® قدرتي ايسٽر ڊائيليڪٽرڪ فلوئڊ سان انجنيئر ٿيل، اهو اعليٰ فائر سيفٽي (هاءِ فائر پوائنٽ)، وڌايل ماحولياتي پائيداري (سازي بايوڊيگريڊ ايبل)، ۽ اعليٰ نمي جي انتظام ۽ موصليت جي تحفظ جي ذريعي سامان جي زندگي کي وڌايو. يونٽ سخت يو ايس ڊپارٽمينٽ آف انرجي (DOE) جي توانائي جي ڪارڪردگي جي معيارن کي پورو ڪري ٿو، گهٽ ملڪيت جي قيمت لاءِ بنيادي ۽ ڪوئلي جي نقصانن ۾ اهم گھٽتائي کي يقيني بڻائي ٿو ۽ ڪاربان فوٽ پرنٽ گھٽائي ٿو.

بهتر نظام جي حفاظت ۽ پائيداريءَ لاءِ، ٽرانسفارمر انٽيگريٽيڊ ايلبو-قسم جي سرج ريسٽرز (لائيٽننگ ريسٽرز) سان ليس آهي، جيڪو سڌو سنئون بنيادي ڪنيڪشنن تي قابل اعتماد اوور وولٽيج تحفظ فراهم ڪري ٿو هڪ ڪمپيڪٽ، اسپيس-بچائڻ واري ڊيزائن ۾. پاؤڊر-ڪوٽيڊ سفيد (RAL 9003) ۾ تيار ڪيل هڪ مضبوط، ٽمپر-مزاحمتي انڪوزر ۾ رکيل، ٽرانسفارمر هڪ صاف، بصري طور تي غير جانبدار ظهور پيش ڪري ٿو جيڪو شهري ۽ زميني منظرن جي ماحول سان بيحد ملائي ٿو، جڏهن ته بهترين سنکنرن جي مزاحمت ۽ ڊگهي اپيل-.

ترقي يافته ڊائي اليڪٽرڪ ٽيڪنالاجي، لازمي توانائي جي ڪارڪردگي، مربوط تحفظ، ۽ هڪ پائيدار، گهٽ-پروفائيل ڊيزائن کي گڏ ڪندي، هي ٽرانسفارمر محفوظ، ڪارائتو، ۽ قابل اعتماد ڊگھي مدت جي آپريشن لاءِ ٺاهيو ويو آهي-.







1.2 ٽيڪنيڪل وضاحت

1600 kVA 3 مرحلو ٽرانسفارمر گرائونڊنگ وضاحتن جو قسم ۽ ڊيٽا شيٽ



1.3 ڊرائنگ

1600 kVA پيڊ نصب ٿيل ٽرانسفارمر ڊاگرام ڊرائنگ ۽ سائيز.





02 پيداوار

2.1 ڪور



2.2 مٿاھين جھيڙو



2.3 آئل ليول گيج



2.4 ٿرماميٽر



2.5 پريشر رليف والو



2.6 ويڪيوم پريشر گيج



2.7 خنجر گرفتار ڪندڙ

پيڊ-ماؤنٽ ٿيل ٽرانسفارمر جو 15/25kV 200A ڪلاس ايلبو آريسٽر هڪ ميٽل آڪسائيڊ ويريسٽر ماڊل کي هڪ پر آڪسائيڊ ۾ ضم ڪري ٿو-ڪيورڊ ربر ايلبو (IEEE 386-مطابق)، مهيا ڪري ٿو اوور وولٽيج تحفظ فراهم ڪرڻ لاءِ زير زمين ٽرانسفارم، وغيره. اهو 2.55-17.5kV MCCV ۽ 7.7-53.6kV وڌ ۾ وڌ ڊسچارج وولٽيج (10kA تي)، ۽ آسان تنصيب لاءِ 223-235mm-dimensed ڊزائينز وانگر چشمي سان، ڊيڊ فرنٽ تحفظ فراهم ڪري ٿو.





03 جاچ

هڪ 1600kVA 3 فيز ٽرانسفارمر گرائونڊنگ (ماڊل: 12D-0.48Y/0.277kV، سيريل نمبر: 250904) IEEE معيارن (C57.12{120}) جي مطابق، 22 آڪٽوبر 2025 تي معمولي ٽيسٽن مان گذريو. C57.12.34-2022، C57.12.90-2021). ٽيسٽن ۾ شامل آهن وائنڊ رزسٽنس جي ماپ (وڌ کان وڌ عدم توازن جي شرح 7.03٪)، وولٽيج ريشو ٽيسٽ (انحراف -0.07%~-0.05%)، فيز-لڳاپا ٽيسٽ (ویکٹر گروپ Dyn1)، لوڊ نه ٿيڻ جو نقصان ۽ موجوده ماپ (1.432kW، 0.23%)، لوڊ نقصان، impedance volt 19kW، impedance test 49. 5.90٪، 99.52٪)، اپلائيڊ وولٽيج ٽيسٽ (HV 34kV/60s، LV 10kV/60s)، induced voltage withstand test (24kV، 150Hz، 48s)، موصلي جي مزاحمت جي ماپ (2.51-3.97GΩPa)، دٻاءُ (2.51-3.97GΩ) ٽيسٽ (24kV، 150Hz، 48s). سڀئي شيون قبوليت جي معيار سان ملن ٿيون، بغير وولٹیج جي خاتمي يا رسيد جو مشاهدو ڪيو ويو آهي.





04 پيڪنگ ۽ شپنگ





05 سائيٽ ۽ خلاصو

SCOTECH pad-Mounted Transformers: Compact design, Heavy-Dity performance, zero compromises on security. هر طاقت جي ورڇ واري منظرنامي لاءِ مثالي، اسان جا يونٽ جدت ۽ استحڪام کي گڏ ڪن ٿا ته جيئن توهان جي عملن کي روز بروز آرام سان هلندي رهي. چونڊيو SCOTECH-پنهنجو قابل اعتماد پارٽنر هوشيار، وڌيڪ موثر پاور حلن لاءِ.

• ملڪيت جي مجموعي قيمت گھٽائڻ لاءِ تصديق ٿيل توانائي جي ڪارڪردگي.
• اڳتي- FR3 فلوئڊ سان ماحولياتي ۽ باهه جي حفاظت کي ڏسندي.
• مضبوط سسٽم تحفظ گرڊ لچڪ لاء مربوط گرفتارين ذريعي.
• پائيدار ۽ ڪميونٽي-دوستانه ڊيزائن هڪ فنش سان جيڪا ڪنهن به ماحول ۾ بيحد ملائي ٿي.

اسان اليڪٽريڪل سامان فراهم ڪرڻ لاءِ پرعزم آهيون جيڪي نه رڳو معيارن سان ملن پر اميدن کان به وڌيڪ هجن. تفصيلي وضاحتن، ڪسٽمائيزيشن اختيارن، يا توهان جي مخصوص منصوبي جي ضرورتن تي بحث ڪرڻ لاء، مهرباني ڪري اڄ ئي اسان جي سيلز ۽ انجنيئرنگ ٽيم سان رابطو ڪريو.
