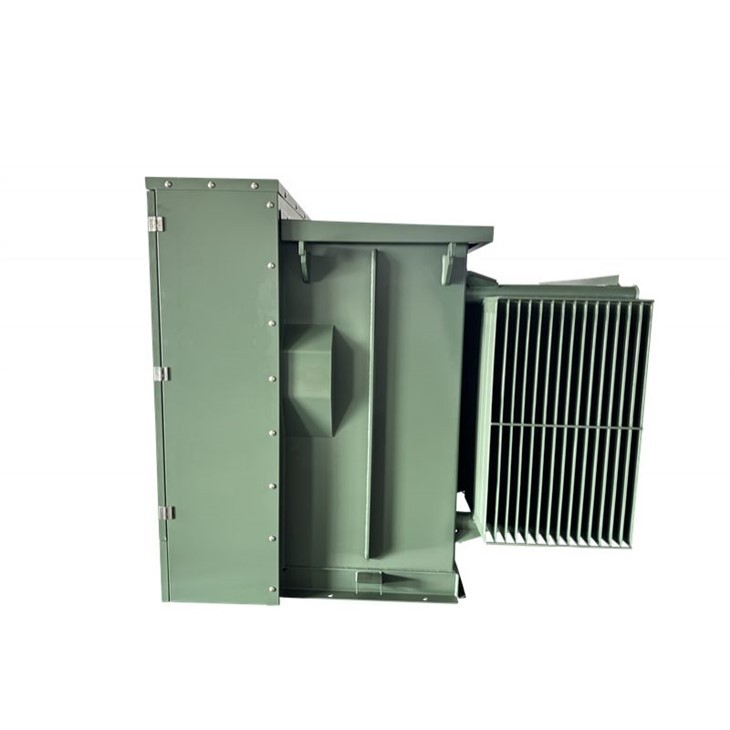

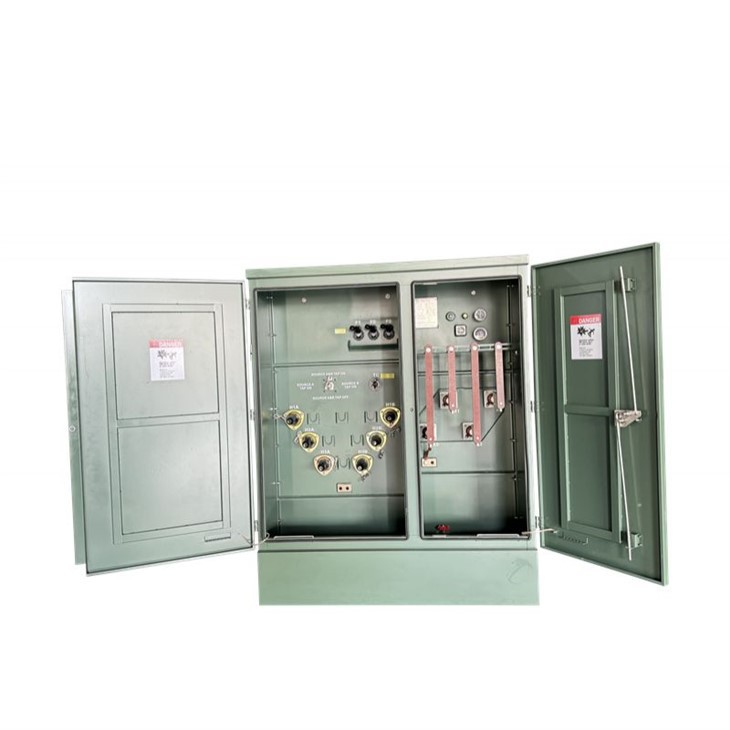

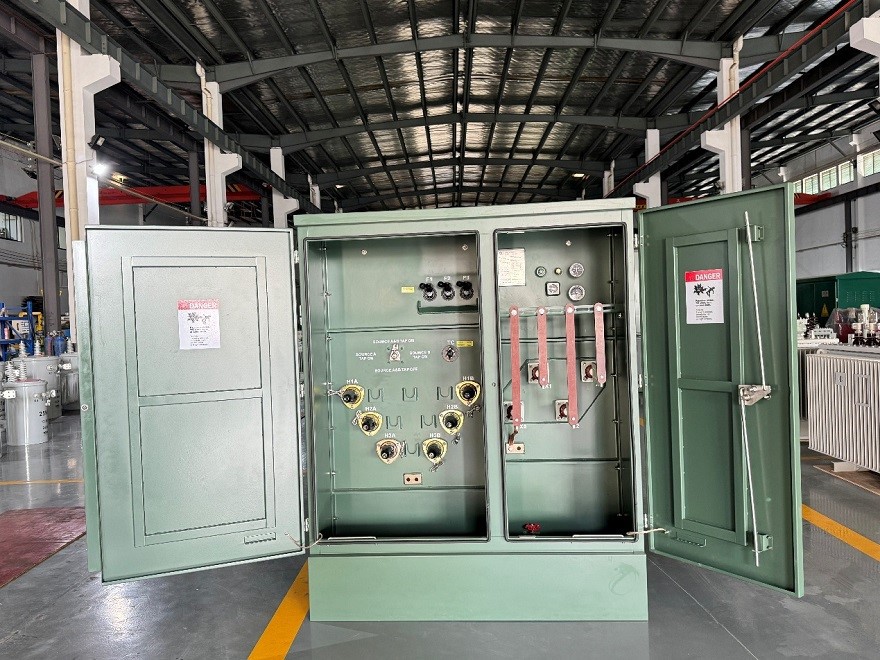

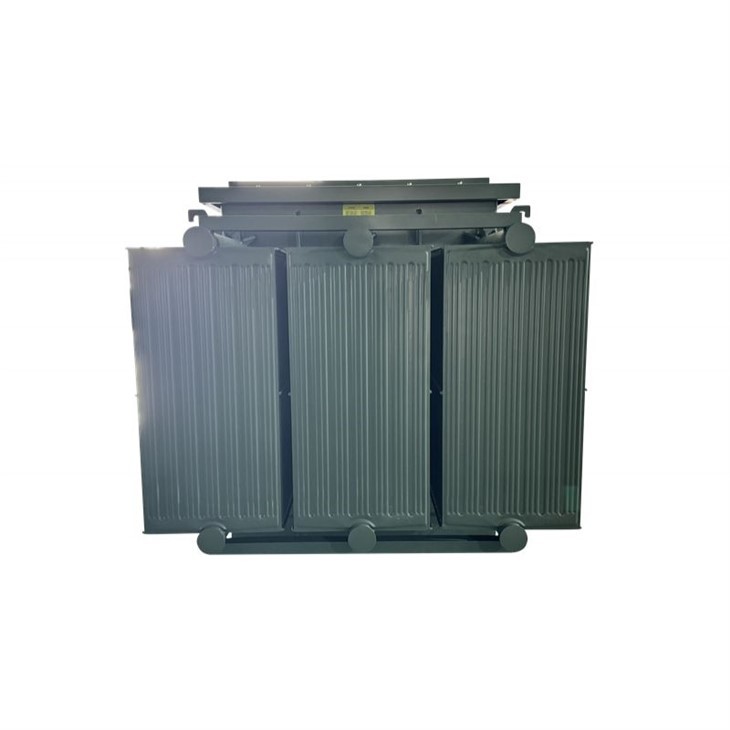

1500 kVA Ansi C57 12.34 ٽرانسفارمر-23/0.44 kV|سلواڊور 2025



01 جنرل

1.1 پروجيڪٽ جي پويان عملي چئلينج

1500 kVA ٿري-فيز پيڊ- 2025 ۾ سلواڊور ڏانهن مائونٽ ٿيل ٽرانسفارمر ڪاغذ تي سڌو نظر اچي ٿو-23 kV ڊيلٽا، 0.44/0.254 kV سيڪنڊري، Dyn1، ONAN کولنگ، NLTC ±2.5 × 2.5 پر حقيقي ڪهاڻي ڪڏهن به نمبر نه آهي. اهو ڪيئن آهي ٽرانسفارمر اصل ۾ استعمال ڪيو ويو آهي، ۽ ڇا گراهڪ خاموشيء سان انسٽاليشن جي ڏينهن کان گهڻو اڳ بابت پريشان آهن. سائيٽون تنگ آهن. ڪڏهن شهري، ڪڏهن صنعتي، ڪڏهن ٻن عمارتن جي وچ ۾ صرف هڪ ننڍڙو ڪنڪريٽ پيڊ. گرمي، نمي، لوڻ جو ڪوهيڙو-موسم بدلجندو رهندو آهي، پر اميدون نه هونديون آهن: ٽرانسفارمر محفوظ هجڻ گهرجي، سيل هجڻ گهرجي، آپريشن دوران ڪنهن کي حيران نه ڪرڻ گهرجي. لوڊ پڻ چوڌاري ٽپو ڏئي ٿو. تجارتي چوٽيون، صنعتي شروعاتي واهه، مخلوط رهائشي گهرج- سڀ ڪجهه مستحڪم وولٽيج لاءِ پڇڻ ۽ هڪ يونٽ جيڪو نه ڦڙڪندو. ۽ يقينا، گراهڪ ڪجهه چاهيو ٿا جيڪو رهي ٿو: نه وڌيڪ گرمي، نه سنکنرن، نه قيمتي سار سنڀال هر ڪجهه مهينن ۾. اهو ئي سبب آهي ته هي يونٽ ٽامي جي وائنڊنگز سان گڏ اچي ٿو بهتر چالڪتا ۽ حرارتي برداشت لاءِ، بيونٽ فيوز، اوور ڪرنٽ تحفظ لاءِ، ۽ ELSP فيوزن کي فالٽ وهندڙن کي محدود ڪرڻ لاءِ ان کان اڳ جو اهي مصيبت پيدا ڪن. IEEE C57.12.34-2022 جي تحت ٺهيل هر شي، تنهنڪري مقامي گرڊ سان انضمام سادو رهي ٿو







1.2 ٽيڪنيڪل وضاحت

1500 kVA پيڊ نصب ٿيل ٽرانسفارمر وضاحتن جو قسم ۽ ڊيٽا شيٽ

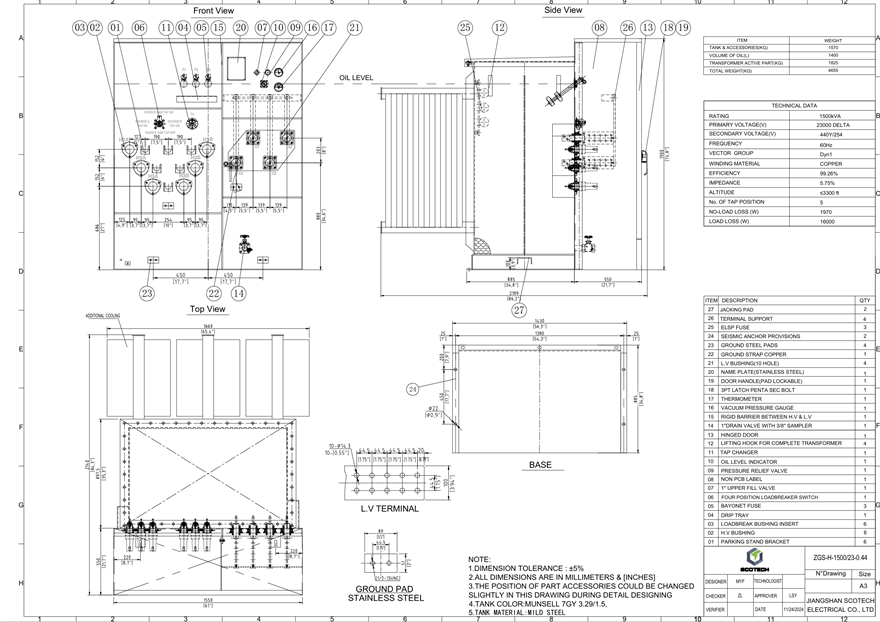

1.3 انجنيئرنگ ڊرائنگ

1500 kVA پيڊ نصب ٿيل ٽرانسفارمر ڊاگرام ڊرائنگ ۽ سائيز.



1.4 ٽيڪنيڪل نمايان

02 پيداواري عمل

2.1 ڪور

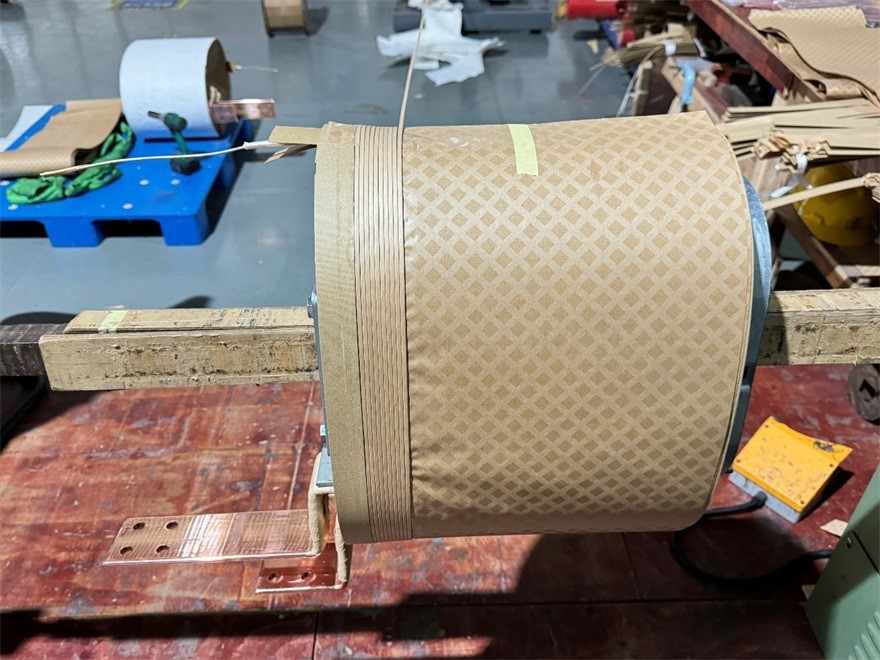

2.2 ونڊڻ



2.3 ٽانڪي



2.4 10-سپورٽ فريم سان سوراخ ڪرڻ



03 جاچ

نه.	ٽيسٽ آئٽم
1	مزاحمت جي ماپ
2	تناسب ٽيسٽ
3	مرحلو-رابطي جا امتحان
4	نه- لوڊ نقصان ۽ جوش ڪرنٽ
5	لوڊ نقصان impedance voltage ۽ ڪارڪردگي
6	اپلائيڊ وولٽيج ٽيسٽ
7	Induced Voltage Withstand Test
8	ليڪ ٽيسٽ
9	موصليت جي مزاحمت جي ماپ
10	تيل Dielectric ٽيسٽ







04 پيڪنگ ۽ شپنگ



05 حسب ضرورت صلاحيتون



برقي ۽ ڪارڪردگي جا اختيار

درجه بندي پاور: 45 kVA تائين 10,000 kVA

هاء وولٹیج: 46 kV تائين

فریکوئنسي: 50 Hz يا 60 Hz

ویکٹر گروپ: YNyn0، YNd11، Dyn11، ۽ ٻيا

فيڊ جي جوڙجڪ: ريڊيل يا لوپ- فيڊ

BIL درجه بندي: HV 45–150 kV (ميل فرنٽ)، 200 kV (لائيو فرنٽ)؛ LV 30-60 kV



ونڊ ۽ کولنگ حسب ضرورت

کولنگ جا قسم: ONAN، ONAN (F)، KNAN (F)، LNAN (F) درخواست تي دستياب آهن

هاء-وولٽيج ۽ گھٽ-وولٽيج وائنڊنگ مواد: ٽامي يا ايلومينيم

وولٽيج ٽيپس ۽ ٽيپ چينجرز: NLTC، ڊيلٽا-وائي سوئچ، ڊول-وولٽيج سوئچ



مشيني ۽ ٽرمينل جا اختيار

HV ٽرمينل: مئل-سامهون يا لائيو-سامهون

LV ٽرمينل: معياري flange يا ڪسٽم بس ڪنيڪشن

سوئچ ڪنفيگريشن: LBOR سوئچ (2 يا 4 پوزيشن)، V- بليڊ، T- بليڊ

لوازمات: ڪهاڙي بند ڪرڻ وارو، گرم-ڊپ گيلوانائيزڊ ريڊيٽرز، وائننگ گرمي پد جا اشارا



تحفظ ۽ نگراني

فيوز: بيونٽ فيوز، اي ايل ايس پي فيوز، وي ايف آئي فيوز

اضافي مانيٽرنگ ڊيوائس: تيل جي سطح گيج، گرمي پد گيج، پريشر-ويڪيوم گيج، پريشر رليف ڊيوائسز، گيس سمپلنگ پورٽ

انهن ڪسٽمائيزيشن اختيارن سان، اسان جا ٽرانسفارمرز مخصوص ماحولياتي حالتن، حفاظتي گهرجن، لوڊ پروفائلز، ۽ آپريشنل ترجيحن کي پورا ڪرڻ لاءِ ٺاهي سگھجن ٿا-ڪنهن به پاور ڊسٽريبيوشن پروجيڪٽ لاءِ وڌ ۾ وڌ اعتماد، ڪارڪردگي، ۽ ڊگھي-پرفارمنس کي يقيني بڻائي.
