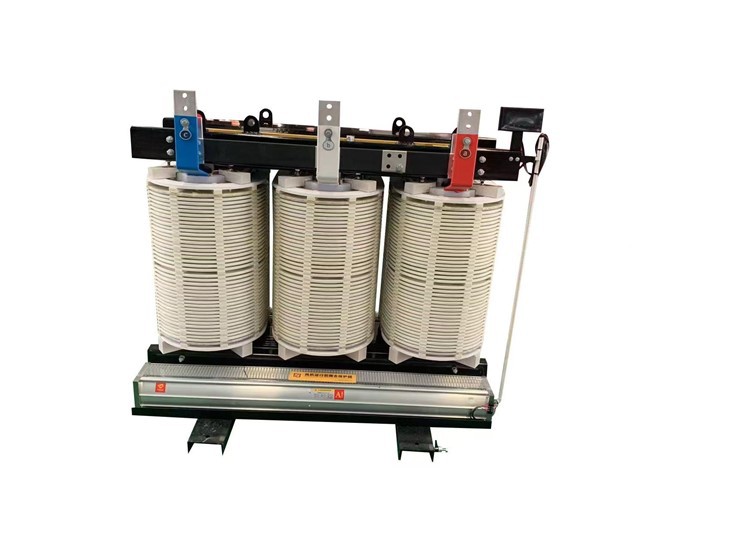

1000 kVA Vpi ٽرانسفارمر-11/0.55 kV|ڏکڻ آفريڪا 2024

1000 KVA Vpi Transformer-11/0.55 KV | South Africa 2024

1000 KVA Vpi Transformer-11/0.55 KV | South Africa 2024 suppliers

1000 KVA Vpi Transformer-11/0.55 KV | South Africa 2024 factory

1000 KVA Vpi Transformer-11/0.55 KV | South Africa 2024 best

1000 kVA Vpi ٽرانسفارمر-11/0.55 kV|ڏکڻ آفريڪا 2024

ملڪ: ڏکڻ آفريڪا 2024
گنجائش: 1000kVA
وولٹیج: 11/0.55kV
خصوصيت: گرمي پد ڪنٽرولر سان

موڪليو...

vpi transformer

VPI Dry-Type Transformer: نئون انتخاب ماحول دوست، ڪارائتو، ۽ محفوظ پاور ٽرانسميشن لاءِ!

هي 1000kVA اوپننگ وائنڊنگ خشڪ قسم جو ٽرانسفارمر ڏکڻ آفريڪا کي جولاءِ 2024 ۾ برآمد ڪيو ويو. هن ٽرانسفارمر جو ویکٹر گروپ Dyn11 آهي. Dyn11 ڪنيڪشن جو طريقو، اعلي وولٹیج جي معيار، غير جانبدار نقطي نه ٿو اچي. پرائمري وولٽيج 11 kV آهي، ثانوي وولٽيج 0.55 kV آهي، ٽرانسفارمر بغير لوڊ ٽيپ چينجر سان ليس آهي، ٽيپنگ جي حد ±2 * 2.5٪ آهي پرائمري پاسي، کولنگ ONAN/ONAF آهي.

اوپننگ وائنڊنگ خشڪ قسم جي ٽرانسفارمر ۾ ڪمپيڪٽ شعلا ريٽارڊنٽ ڍانچي، گهٽ هلندڙ شور، هلڪو وزن، ننڍڙا پير نشان، گهٽ نقصان، حفاظت، استحڪام، تيز گرميءَ جي مزاحمت ۽ مضبوط اوور لوڊ گنجائش جون خاصيتون آهن. ان جي شاندار ڪارڪردگي سان ملڪي مارڪيٽ جي آجيان ڪئي وئي آهي، مصنوعات يورپي يونين، اتر آمريڪا، وچ اوڀر ۽ ٻين عالمي اقتصادي ترقي يافته علائقن ڏانهن برآمد ڪيا ويا آهن.

1000 kVA خشڪ قسم جي ٽرانسفارمر جي وضاحت ۽ ڊيٽا شيٽ

تائين پهچايو ويو

ڏکڻ آفريڪا

سال

2024

ماڊل

1000kVA-11/0.55kV

قسم

کليل وائنڊنگ سڪل ٽائپ ٽرانسفارمر

معياري

IEC60076

درجه بندي پاور

1000kVA

تعدد

50HZ

مرحلو

کولڻ جو قسم

AN/AF

پرائمري وولٹیج

11kV

ثانوي وولٽيج

0.55kV

ويندڙ مواد

المونيم

رڪاوٽ

ٽيپ ڪريو Changer

NLTC

ٽپڻ جي حد

±2*2.5%@ پرائمري پاسي

نه لوڊ نقصان

1.8 ڪلوواٽ

لوڊ نقصان تي

9.1 ڪلوواٽ

لوازمات

معياري ترتيب

موصليت جي سطح

بنيادي امپلس لائٽنگ وولٽيج کي برداشت ڪرڻ-پرائمري سائڊ (BIL)

75kV

پاور فریکوئنسي وولٽيج کي منهن ڏيڻ- پرائمري طرف

35kV

بنيادي امپلس لائيٽنگ وولٽيج کي برداشت ڪندي-ثانوي طرف (BIL)

پاور فریکوئنسي وولٽيج-ثانوي پاسي سان

3kV

وائننگ جي گرمي پد ۾ اضافو @ درجه بندي سروس حالت

100K

1000 kVA افتتاحي وائنڊنگ خشڪ قسم جي ٽرانسفارمر ڊرائنگ ۽ سائيز.

vpi transformer diagram

لوهه جو ڪور اعلي پارميائيبلٽي مقناطيسي گرين اورينٽيشن کولڊ رولڊ سلڪون اسٽيل شيٽ (CRGO) کي اختيار ڪري ٿو، مڪمل ٿلهي نان- سوراخ بائنڊنگ، پلٽ پليٽ جي جوڙجڪ ۾ ٺهيل-، صحيح جاميٽري ڊيزائن، استعمال ٿيڻ واري مقناطيسي شيٽ جي مادي خاصيتن کي طئي ڪرڻ ۽ ڪيترن ئي تفصيلن سميت، ٻين تفصيلن کي ماپ ڪري ٿو، جنهن ۾ وائيبريشن ۽ ٻين ماپن کي ڪنٽرول ڪرڻ جي ضرورت آهي. کليل خشڪ ٽرانسفارمر جي شڪل خوبصورت ۽ صاف آهي، گهٽ نه-لوڊ ڪرنٽ، ننڍو نه-لوڊ نقصان. گھٽ شور.

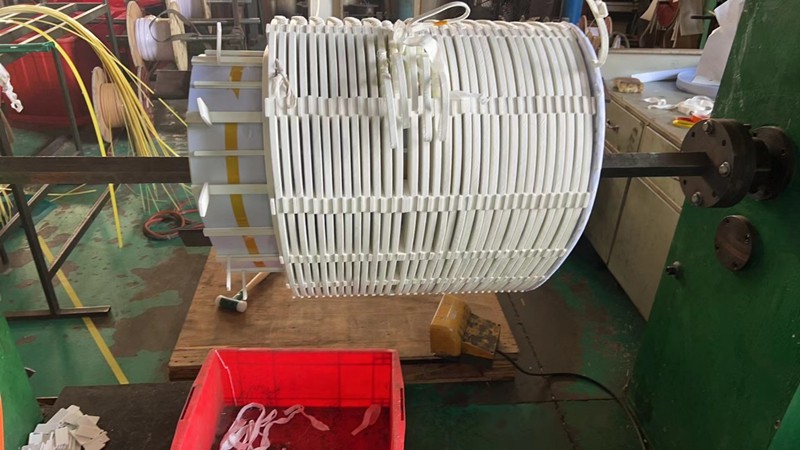

هاء وولٹیج ڪوئل مسلسل وائنڊنگ ڍانچي کي اپنائڻ ڪري ٿو، ڪوئلي جي گرمي جو خاتمو سٺو آهي، انهي ڪري ته ٽرانسفارمر جي اوورلوڊ گنجائش مضبوط آهي، ۽ اعلي سرج وولٹیج کي معتبر طور تي سنڀاليو ويندو آهي. گھٽ-وولٽيج ڪوئل ورق آهي، ۽ وائنڊنگ ۾ درجه حرارت جي ورڇ متوازن آهي، جيڪا ڪوئل جي استحڪام کي وڌائي ٿي ۽ شارٽ-سرڪٽ جي مزاحمت کي بهتر بڻائي ٿي. ڪوئل هڪ منفرد ويڪيوم پريشر استعمال ڪري ٿي جنهن ۾ H-ڪلاس فليم ريٽارڊنٽ پينٽ استعمال ٿئي ٿو، ۽ اعليٰ گرمي پد تي علاج ڪيو ويندو آهي، ۽ مٿاڇري مٽي، نمي-پروف ۽ داغ-پروف ٿي سگهي ٿي.

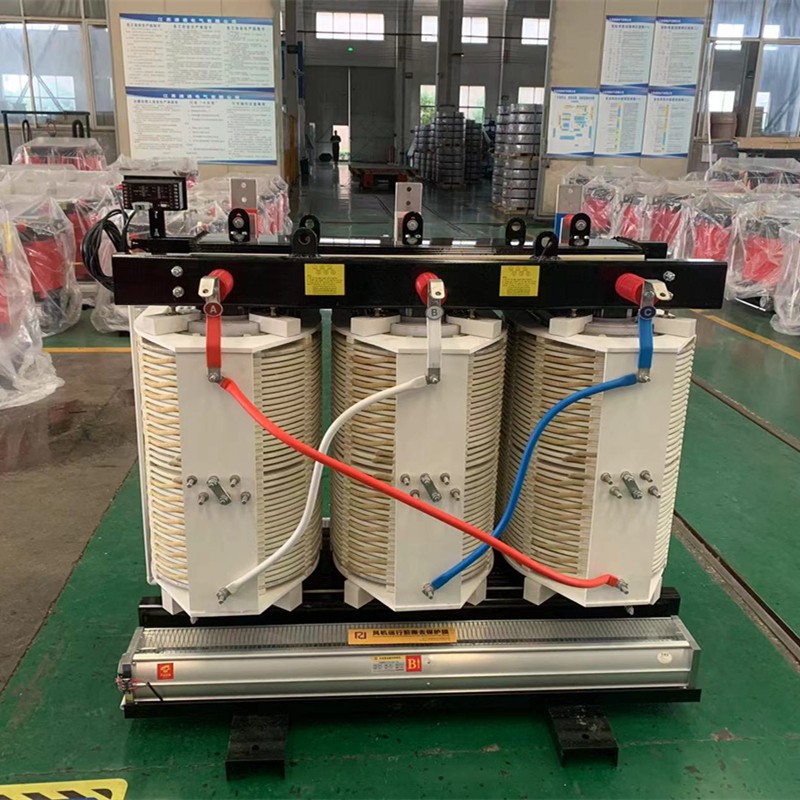

وائنڊنگ پليسمينٽ: پرائمري وائنڊنگ ۽ ثانوي وائنڊنگ ڊيزائن جي ضرورتن مطابق لوھ جي ڪور تي نصب ٿيل آھن.

ونڊ ڪنيڪشن: وائنڊنگ ٽرمينل کي برقي ڊرائنگ جي مطابق ڳنڍيو ته ڪنيڪشن مستحڪم آهي.

موصليت وارو مواد: موصليت واري مواد کي جاءِ ڏيو (جهڙوڪ موصلي وارو پيپر ۽ انسوليٽنگ تيل) ڊيزائن جي گهرجن مطابق موصليت واري نظام جي سالميت کي يقيني بڻائڻ لاءِ. موصليت جو امتحان: موصليت جي مزاحمت جو امتحان ڪيو ويندو آهي انهي کي يقيني بڻائڻ لاءِ ته موصليت جو نظام ٽيڪنيڪل وضاحتن سان مطابقت رکي ٿو.

پنو يا کولر: ٽرانسفارمر جي پنن يا کولر کي انسٽال ڪريو انهي کي يقيني بڻائڻ لاءِ ته کولنگ سسٽم موثر طريقي سان گرميءَ کي ختم ڪري سگهي ٿو.

شيل فڪسيشن: ٽرانسفارمر جي شيل يا گارڊ کي جاءِ تي انسٽال ڪريو ان ڳالهه کي يقيني بڻائڻ لاءِ ته شيل کي ٽرانسفارمر جي مکيه باڊي سان سيل ڪيو ويو آهي.

ڪيبل ڪنيڪشن: ٽرانسفارمر جي اعلي ۽ گھٽ وولٽيج ڪيبل کي ڳنڍيو انهي کي يقيني بڻائڻ ته برقي ڪنيڪشن مضبوط آهي ۽ حفاظتي معيارن کي پورو ڪري ٿو.

گرائونڊنگ: گرائونڊنگ علاج کي يقيني بڻائڻ لاءِ ته ٽرانسفارمر جو گرائونڊنگ سسٽم سٺو آهي.

نه.	ٽيسٽ آئٽم	يونٽ	قبوليت جا قدر	ماپيل قدر		نتيجو
1	ويندڙ مزاحمت جي ماپ	/	وڌ ۾ وڌ مزاحمت جي عدم توازن جي شرح لڪير جي مزاحمت: 2٪ کان گهٽ يا برابر	HV (لائن)	LV (لائن)	پاسو
1	ويندڙ مزاحمت جي ماپ	/		0.20%	0.98%	پاسو
2	وولٹیج جي تناسب جي ماپ ۽ مرحلي جي بي گھرڻ جي چڪاس	/	پرنسپل ٽيپنگ تي وولٹیج جي تناسب جي رواداري: ±1/10 ڪنيڪشن جو نشان: Dyn11	-0.03% ~ 0.09% دن 11		پاسو
3	مختصر- سرڪٽ جي رڪاوٽ ۽ لوڊ نقصان جي ماپ	/ ڪلواٽ ڪلواٽ	t: 120 درجا Z٪: ماپيل قدر Pk: ماپيل قدر Pt: ماپيل قدر	6.24% 6.28 7.909		پاسو
4	90% ۽ 110% ريٽيڊ وولٽيج تي نه-لوڊ لوس ۽ ڪرنٽ جي ماپ	/ ڪلواٽ	I_{0 :}ماپي قيمت فراهم ڪريو P₀: ماپيل قدر مهيا ڪريو	90٪ يو آر	110٪ يو آر	پاسو
				0.378%	0.462%
				1.3734	1.6786
5	اپلائيڊ وولٽيج ٽيسٽ	/	HV: 35kV 60s LV: 3kV 60s	ٽيسٽ وولٹیج جو ڪو خاتمو نٿو ٿئي		پاسو
6	Induced Voltage Withstand Test	/	لاڳو ٿيل وولٹیج (kV): 2 Ur Induced voltage (kV): 1.1 عرصو: 40 تعدد (HZ): 150	ٽيسٽ وولٹیج جو ڪو خاتمو نٿو ٿئي		پاسو
7	جزوي خارج ٿيڻ جا امتحان	پي سي	جزوي خارج ٿيڻ جي وڌ ۾ وڌ سطح 10 پي سي هجڻ گهرجي	＜10		پاسو

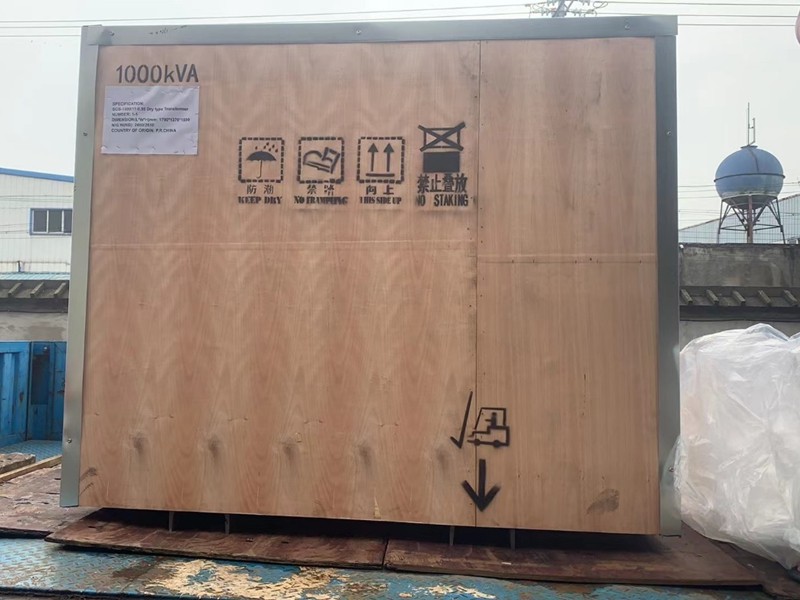

1000kva vpi transformer packing

VPI dry-قسم جي ٽرانسفارمرز ۾ توهان جي دلچسپي لاءِ مهرباني! اسان جون پروڊڪٽس وڏي پيماني تي سڃاتل آهن انهن جي شاندار ڪارڪردگي، اعلي اعتبار، ۽ مختلف ضرورتن جي مطابق ورسٽائل ڊيزائن. ڇا صنعتي، تجارتي، يا خاص ايپليڪيشنن لاءِ، VPI خشڪ-قسم جا ٽرانسفارمر موثر، محفوظ، ۽ ڊگھا-پيئر پاور حل فراهم ڪن ٿا. اسان توهان جي قابل اعتماد پارٽنر بڻجڻ جا منتظر آهيون سمارٽ پاور حل ۽ هڪ پائيدار مستقبل کي هلائڻ ۾. وڌيڪ معلومات يا ڪسٽمائيز خدمتن لاء، مهرباني ڪري ڪنهن به وقت اسان سان رابطو ڪرڻ لاء آزاد محسوس ڪريو!
